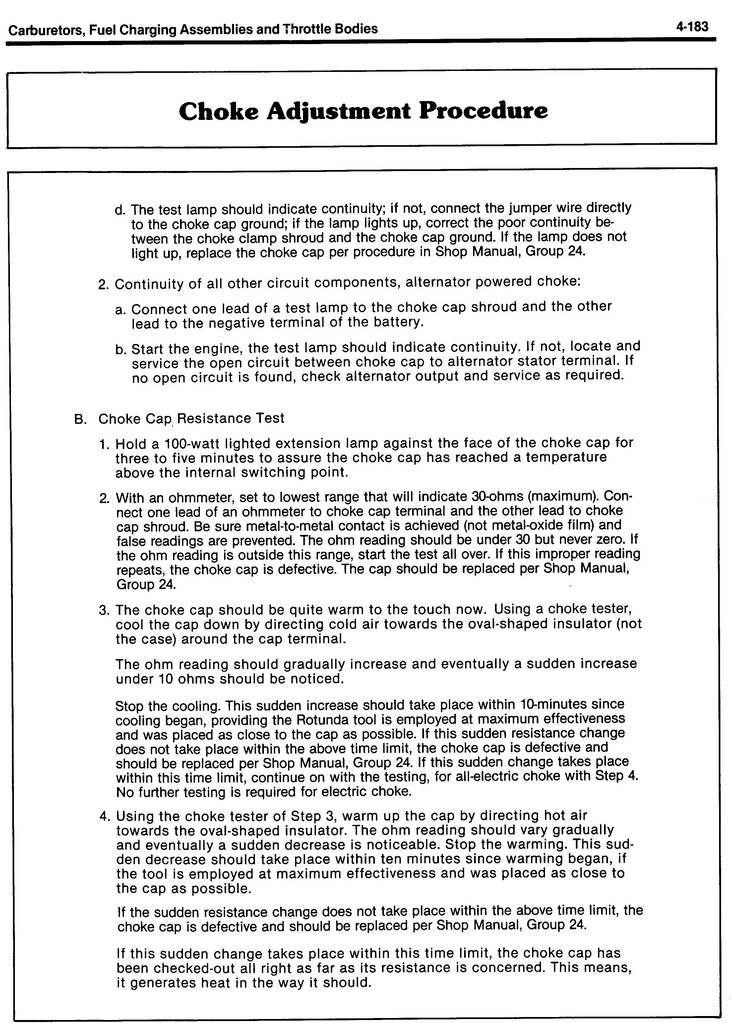

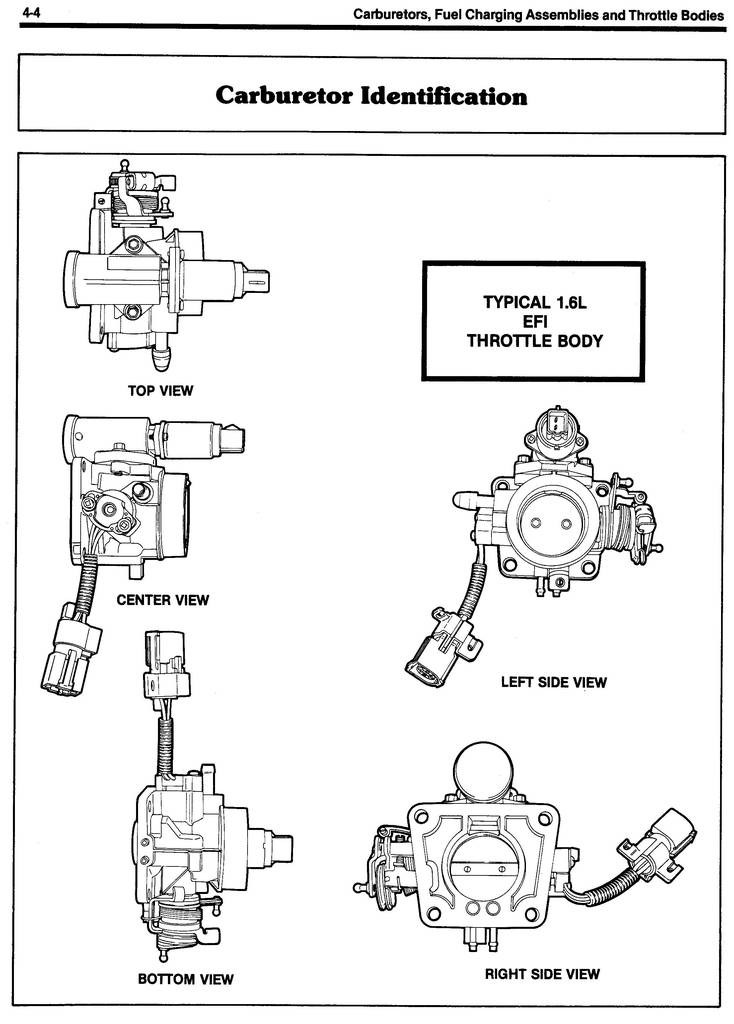

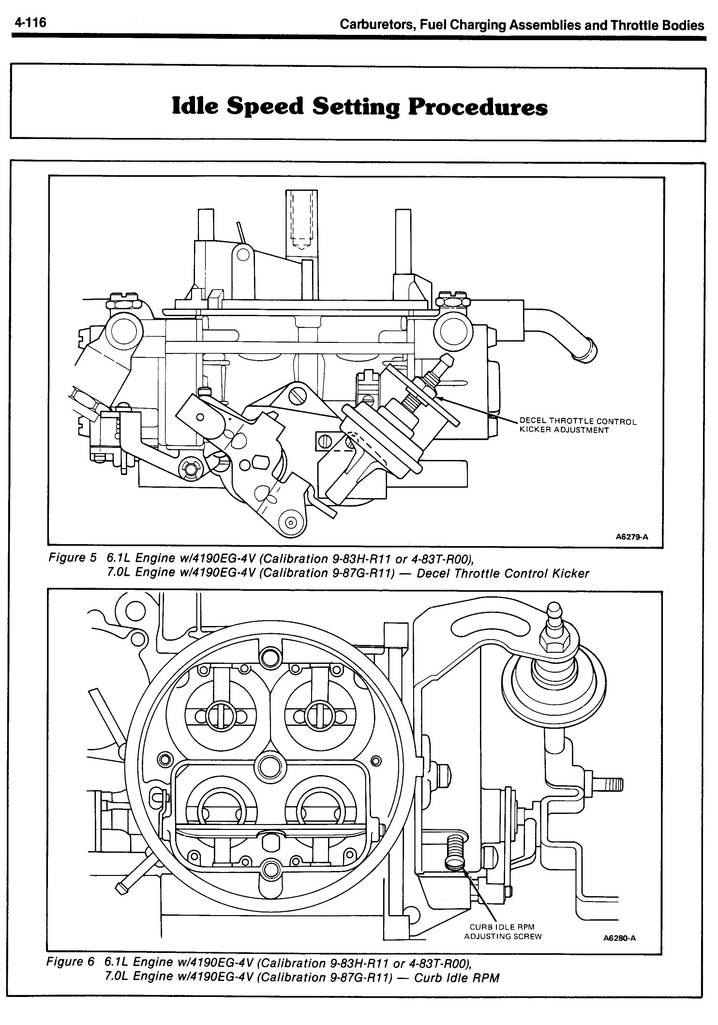

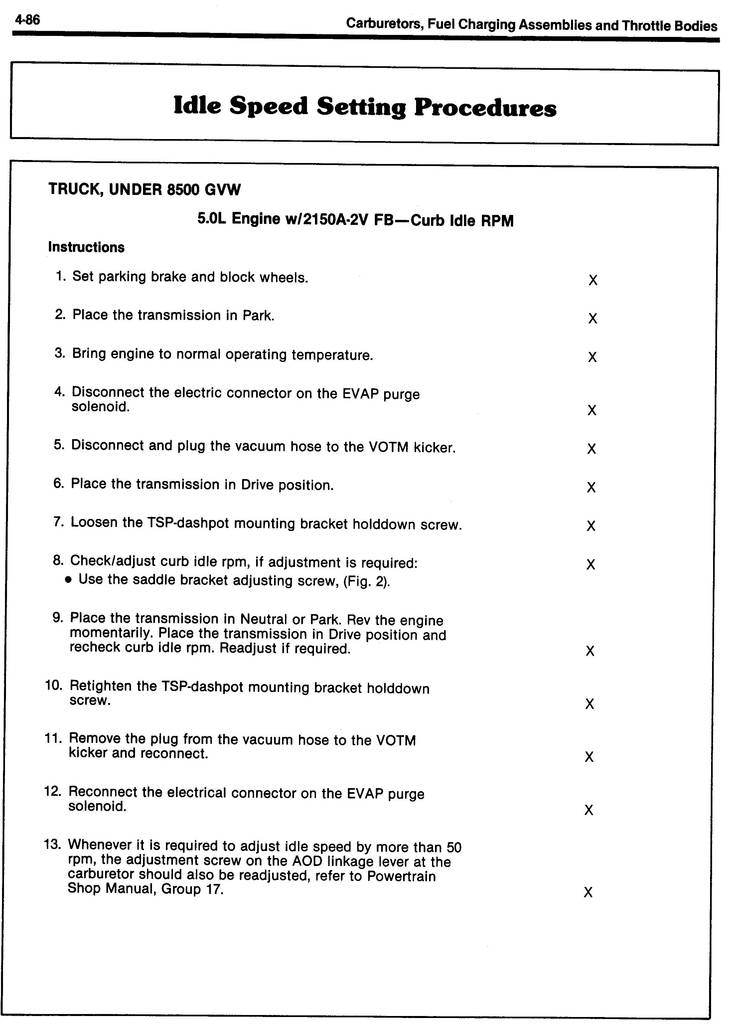

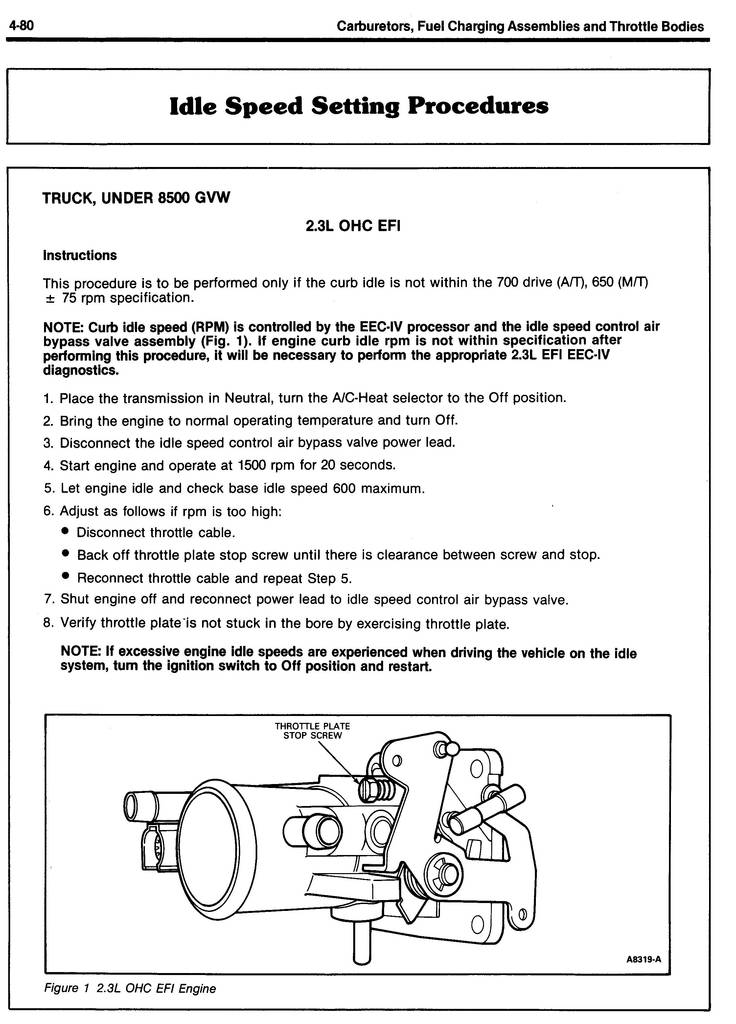

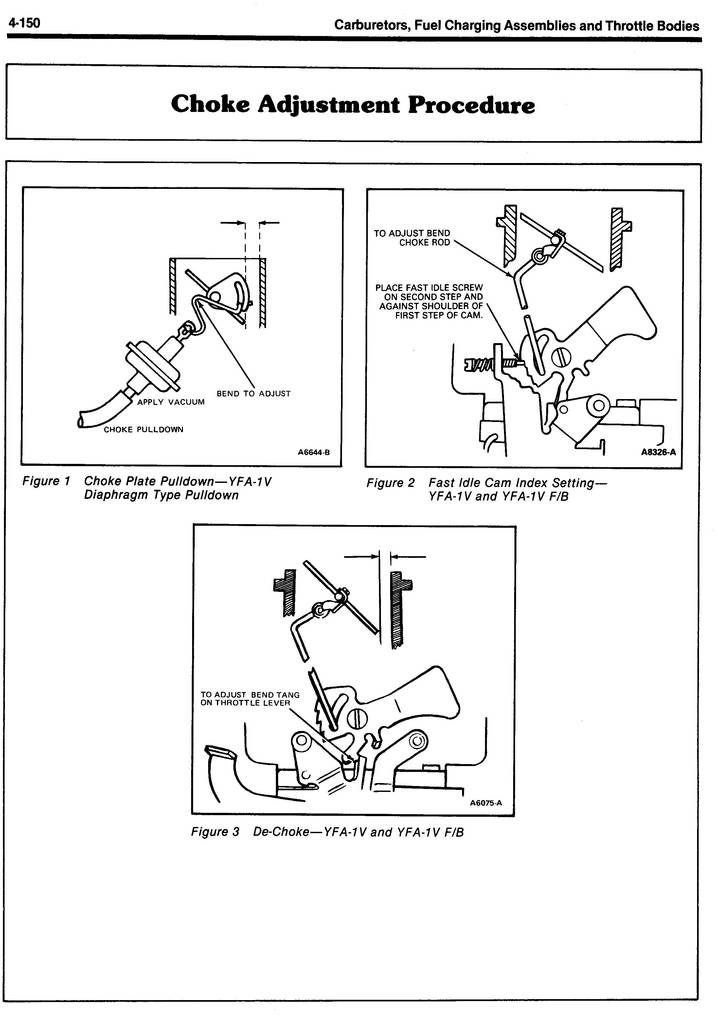

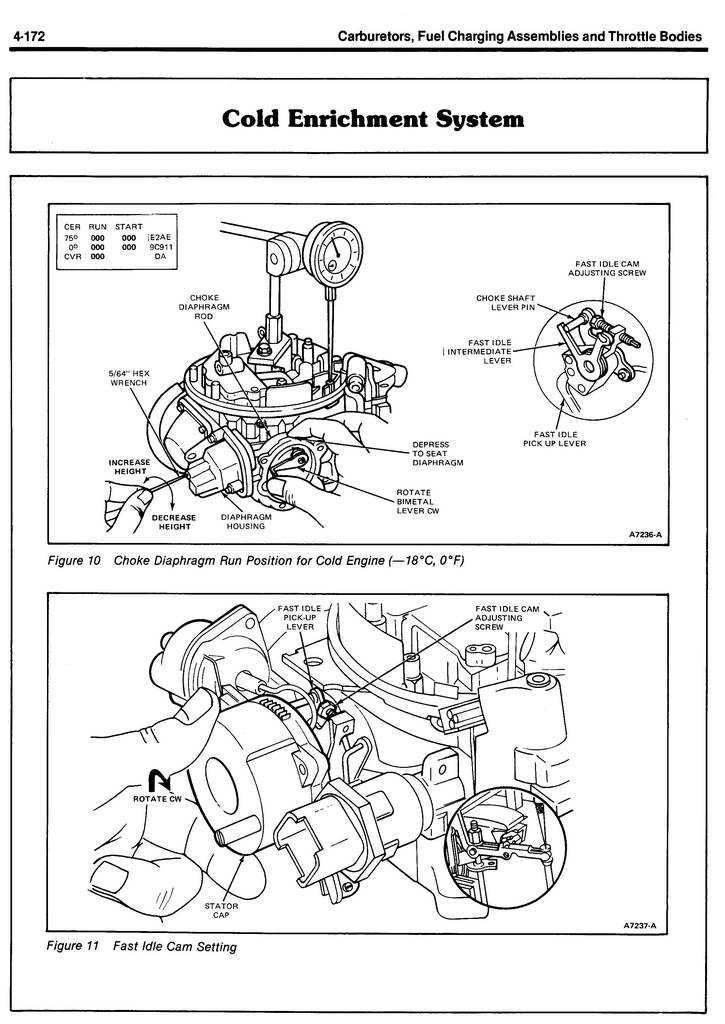

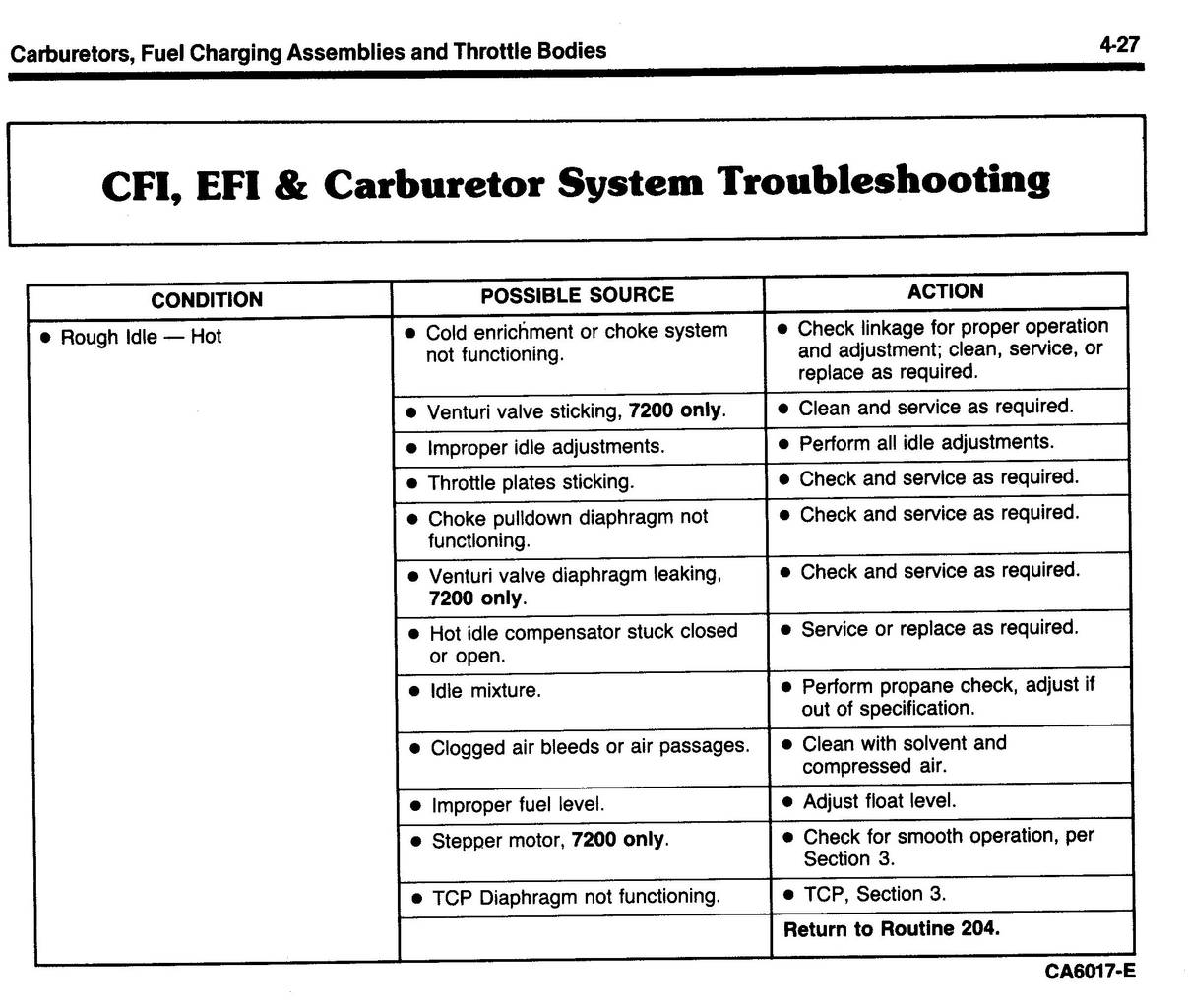

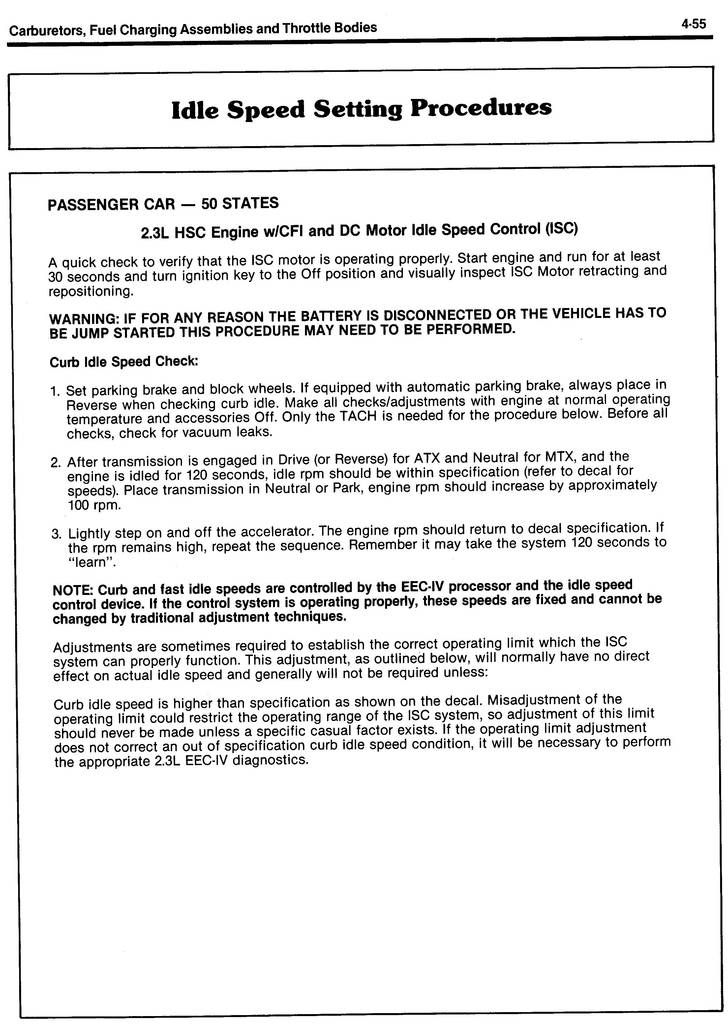

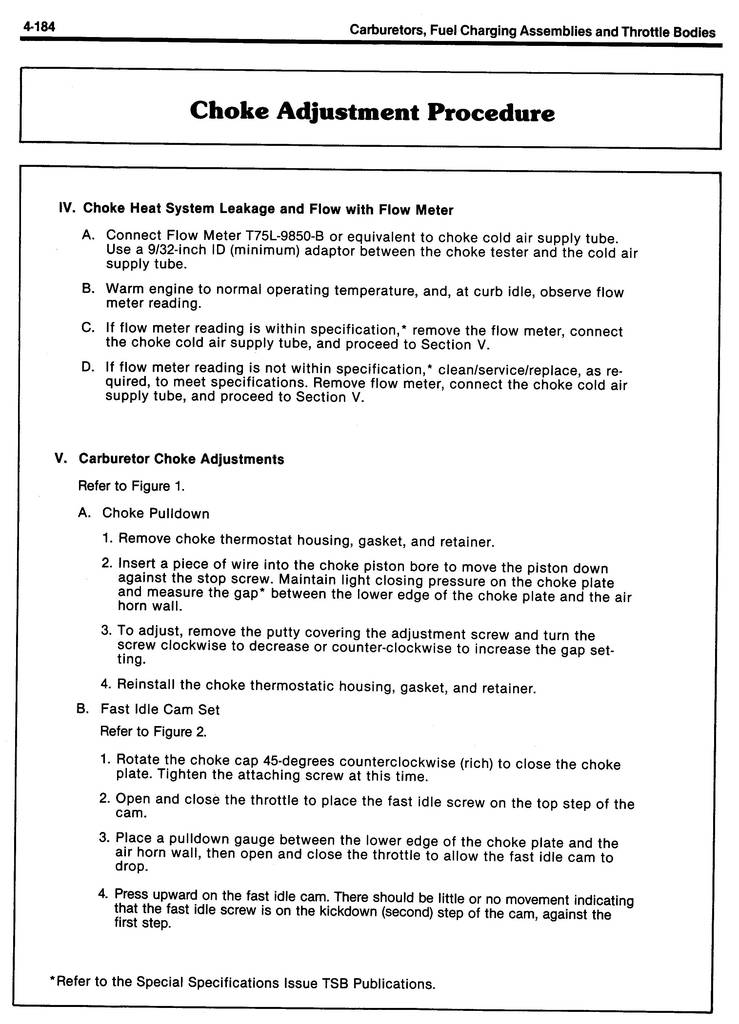

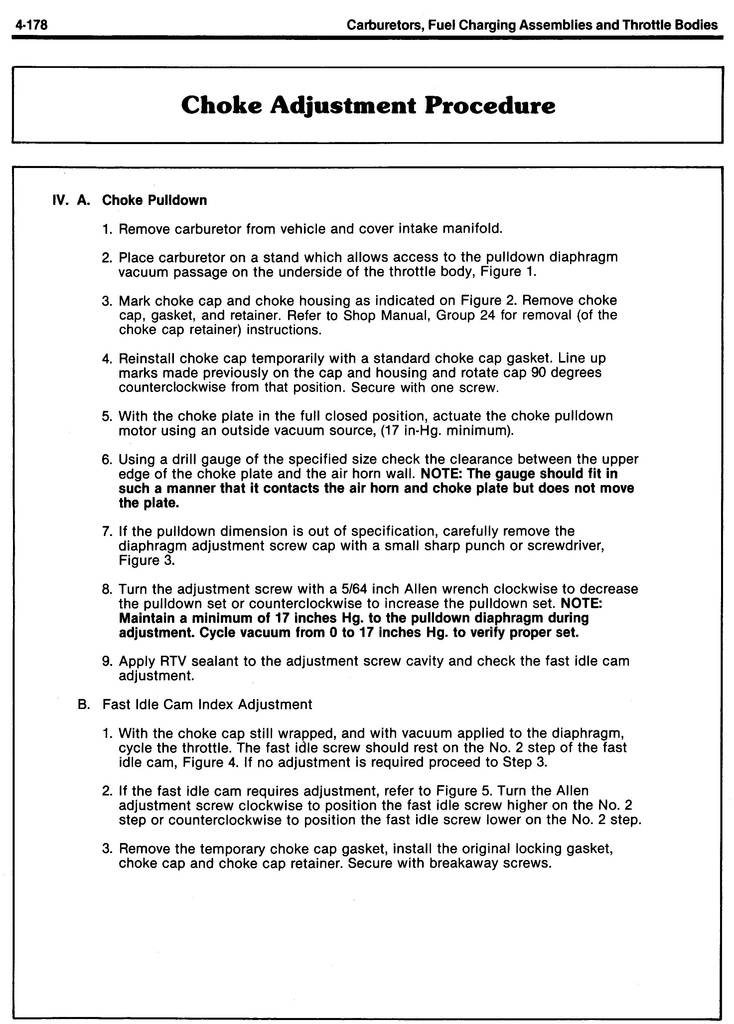

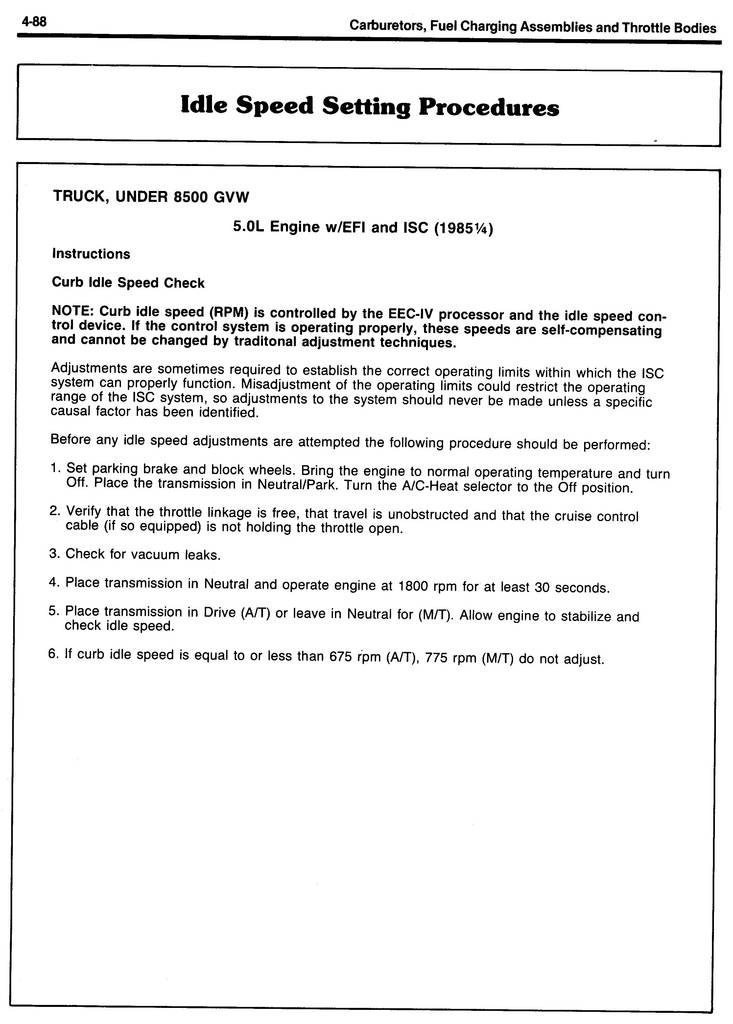

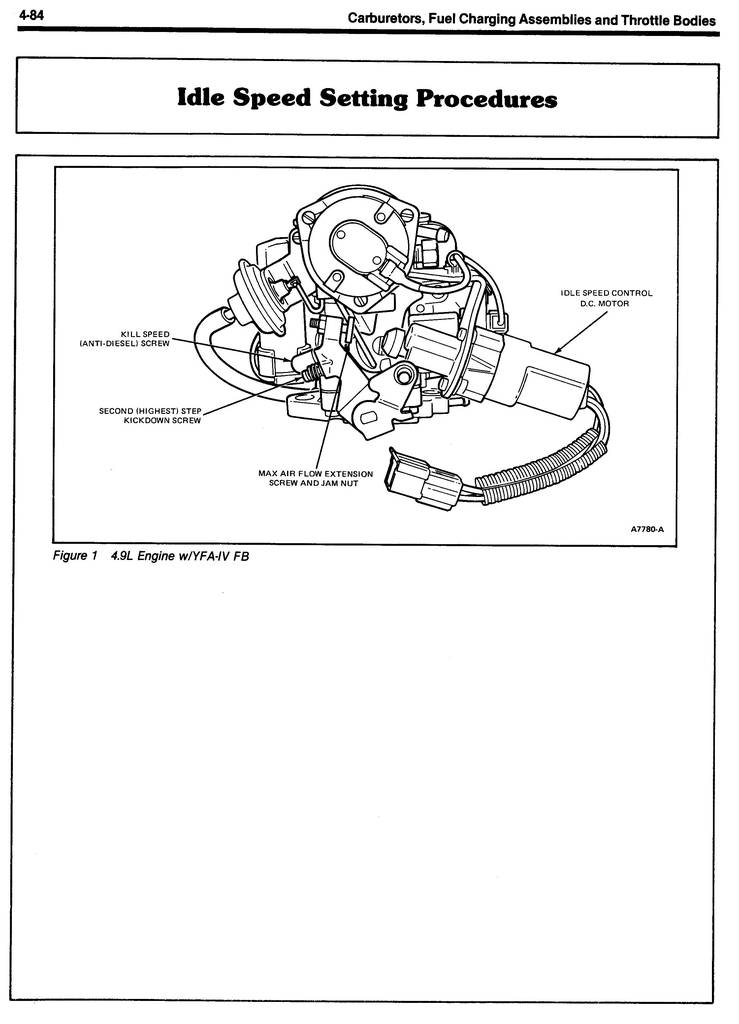

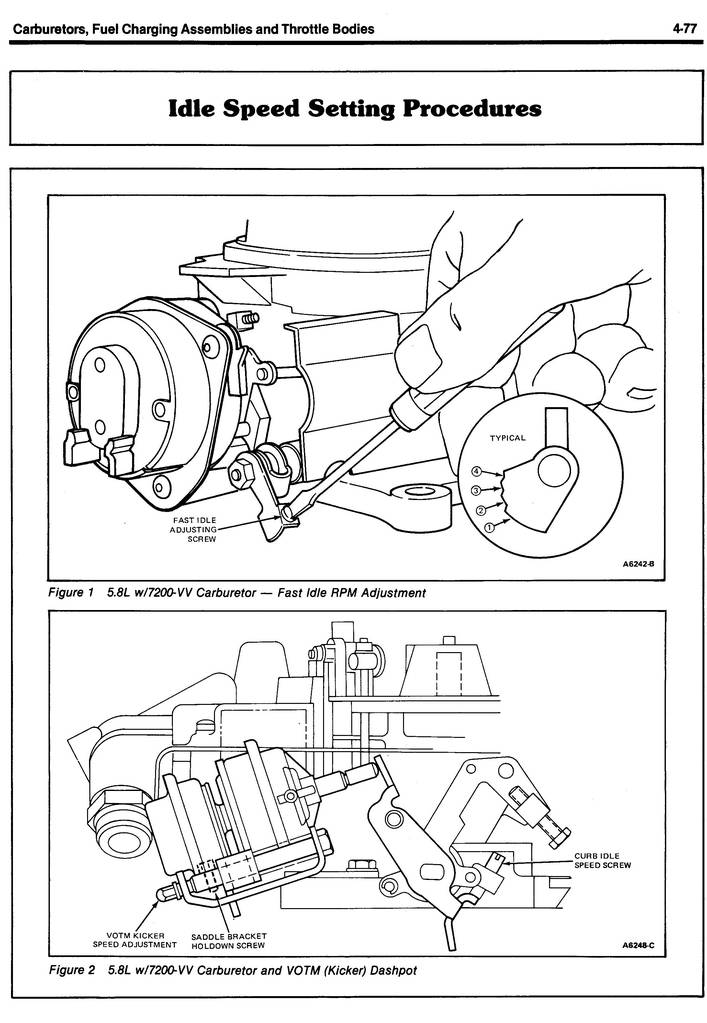

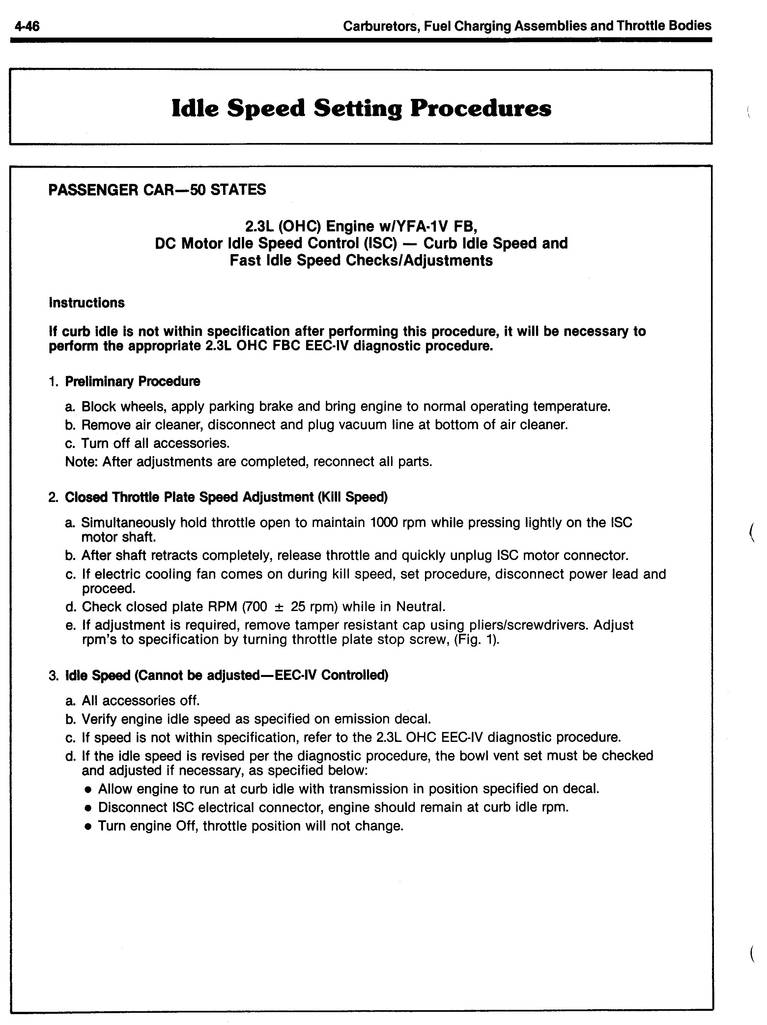

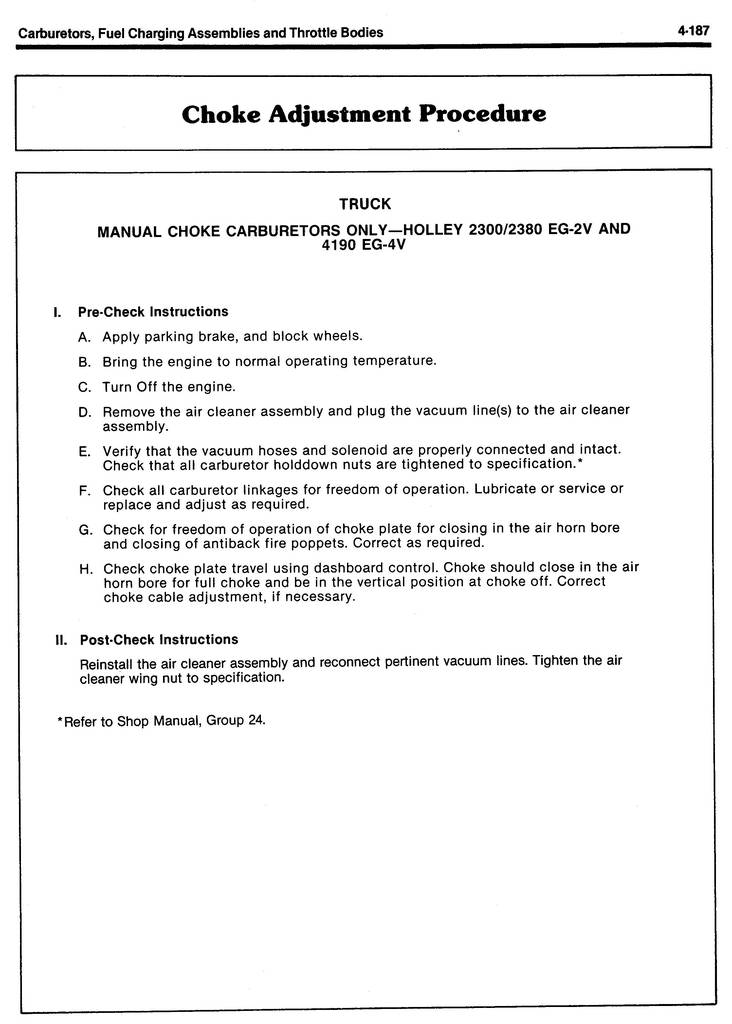

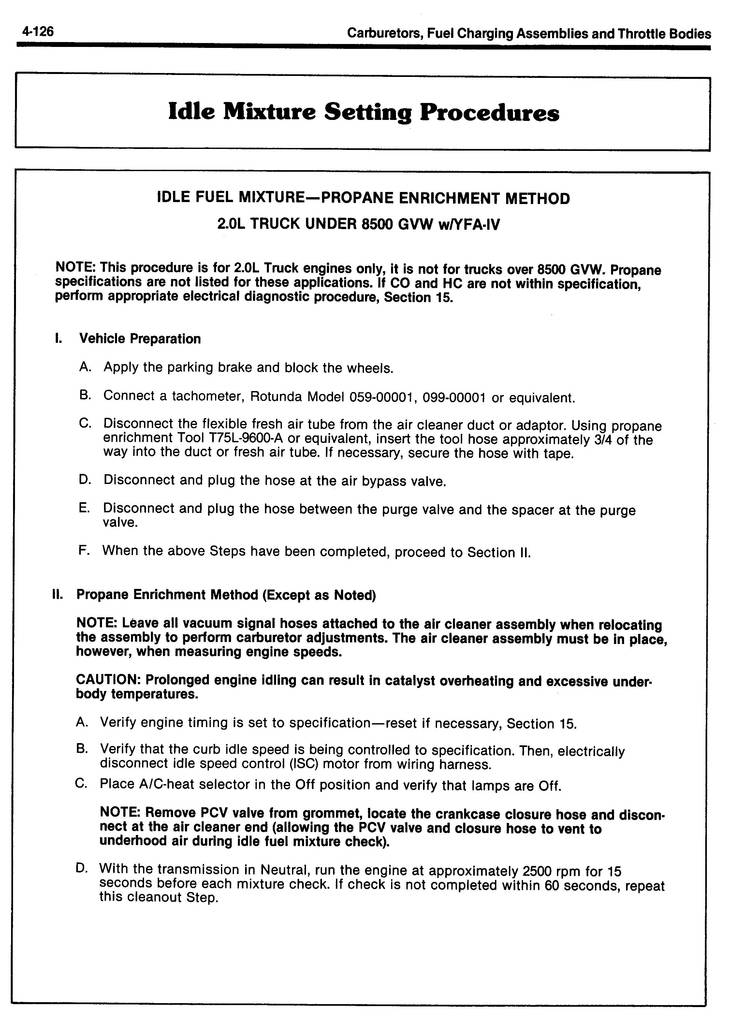

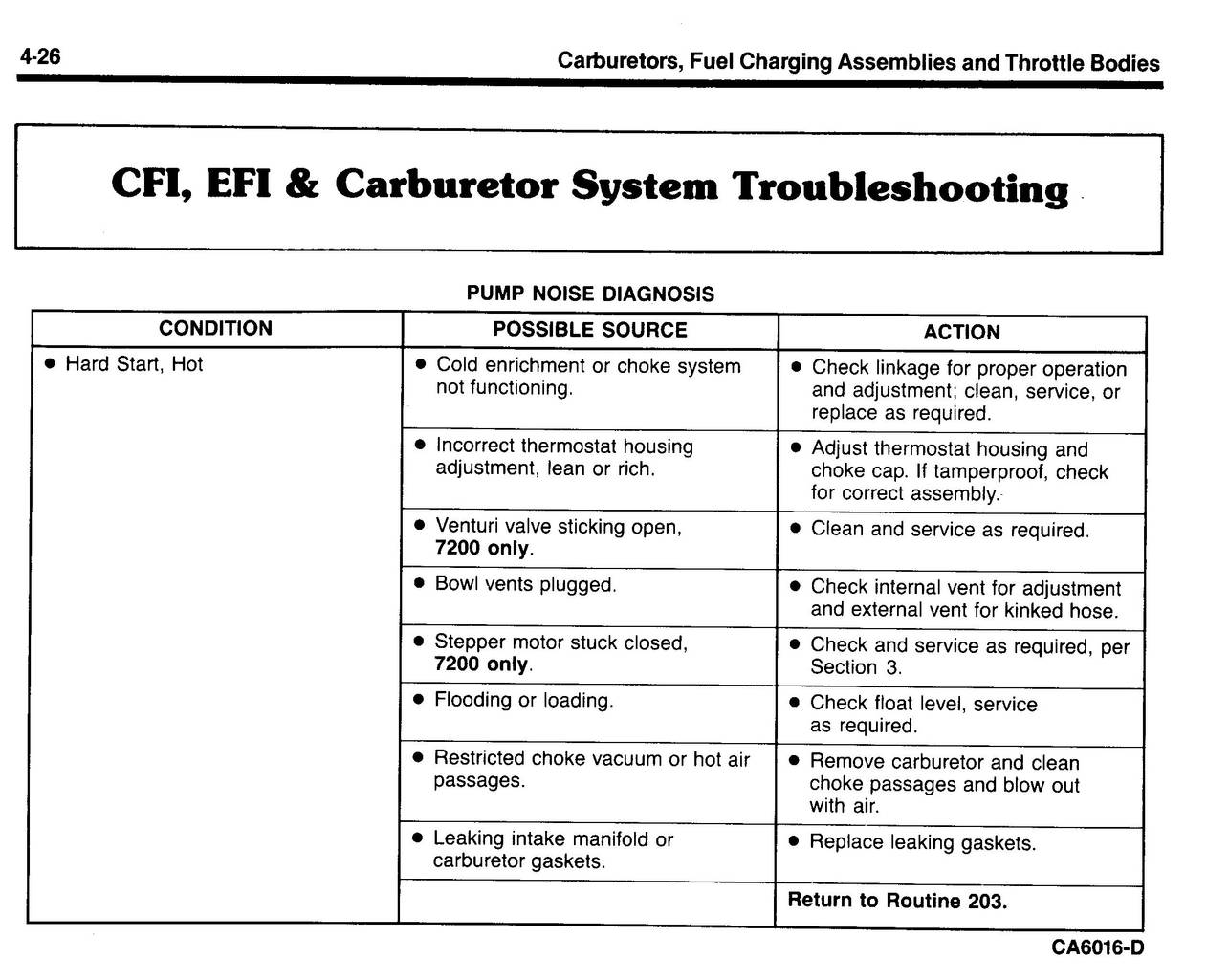

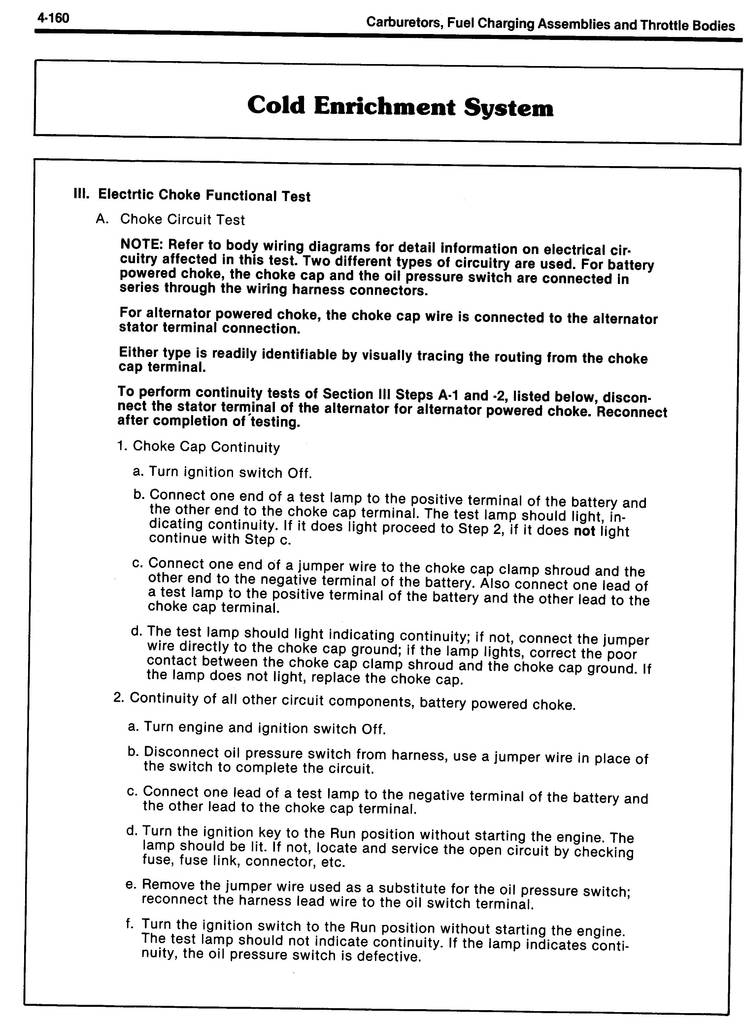

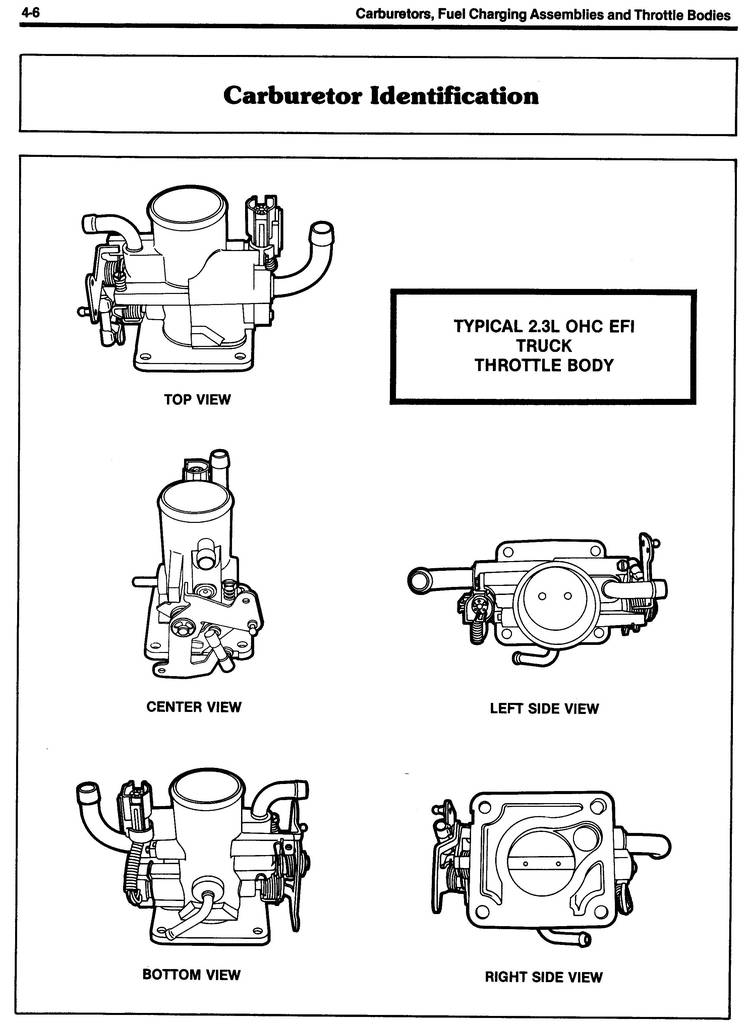

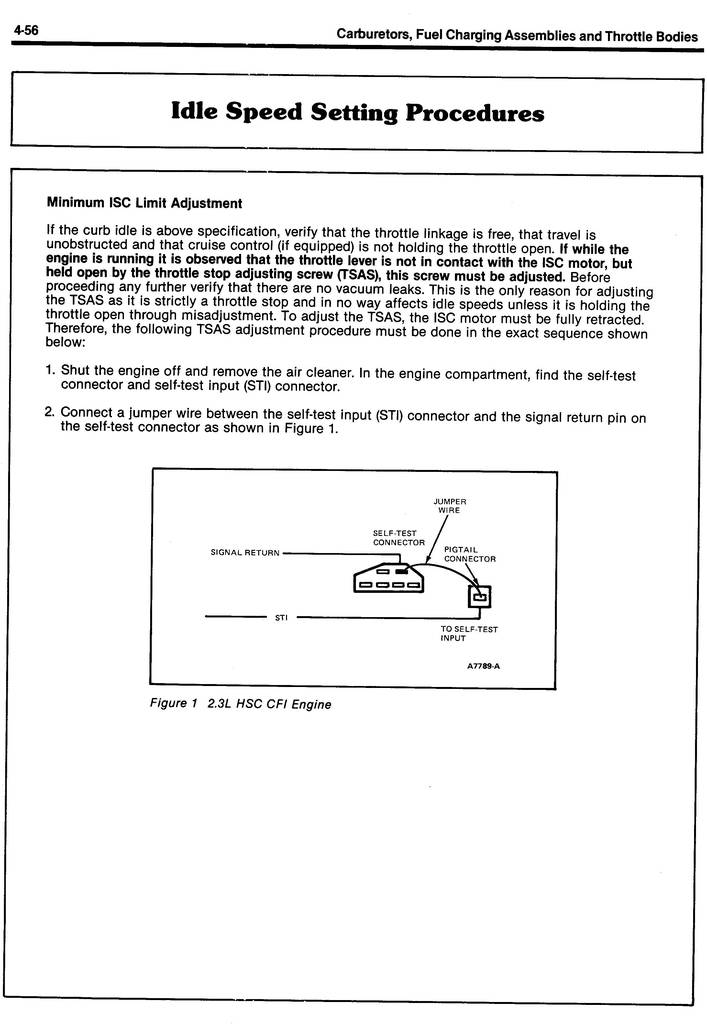

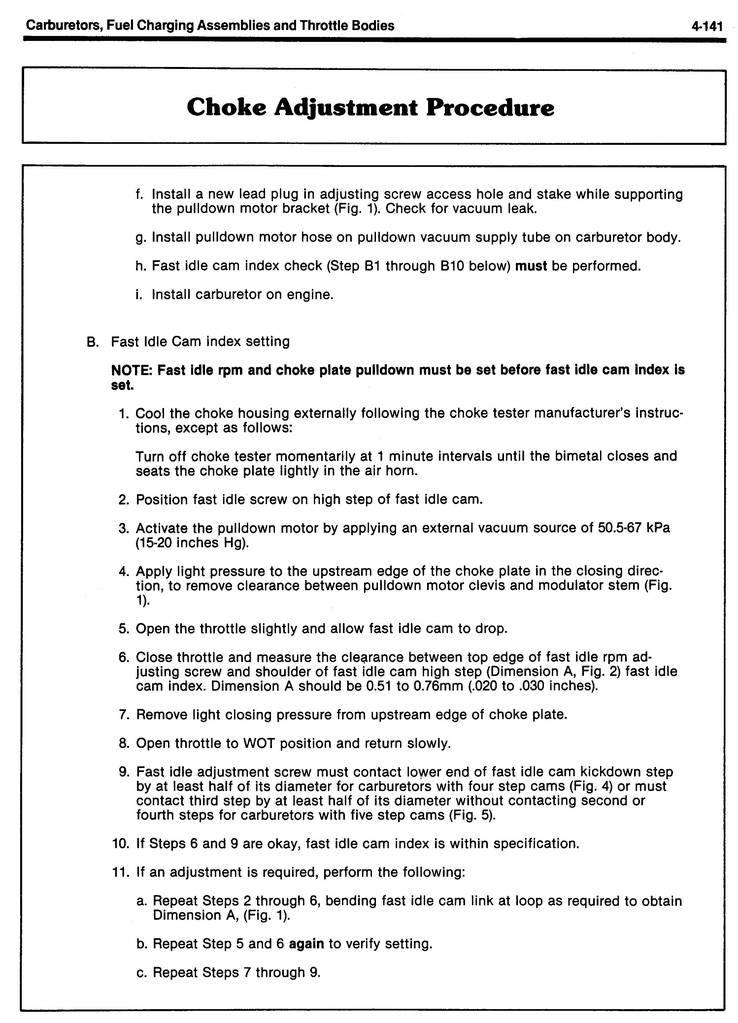

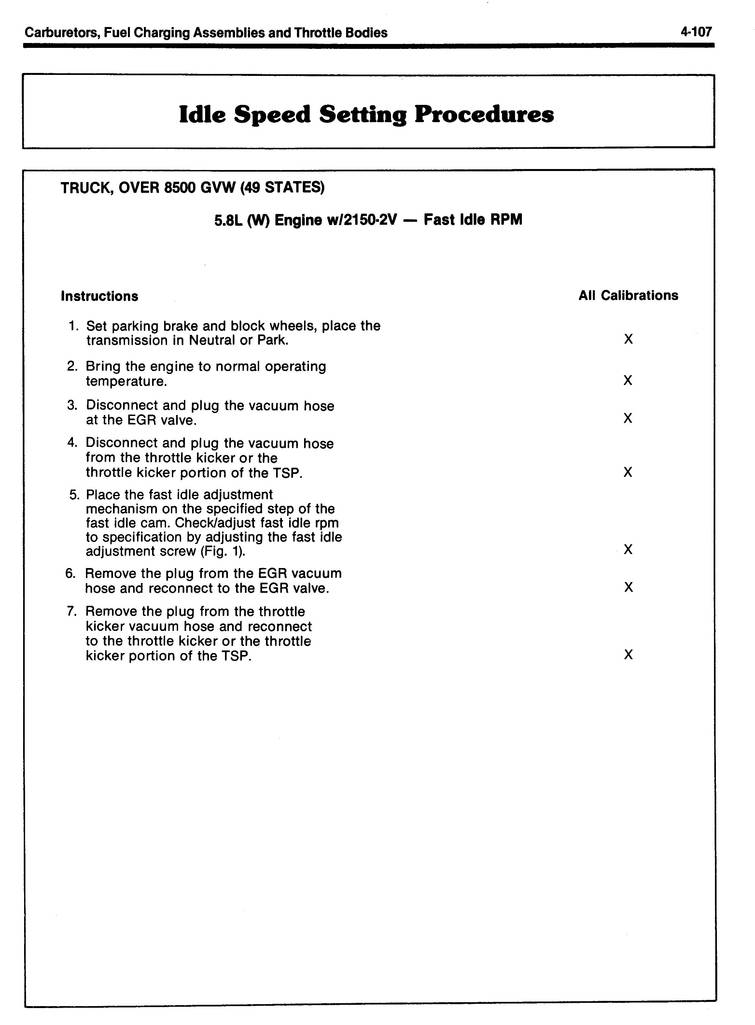

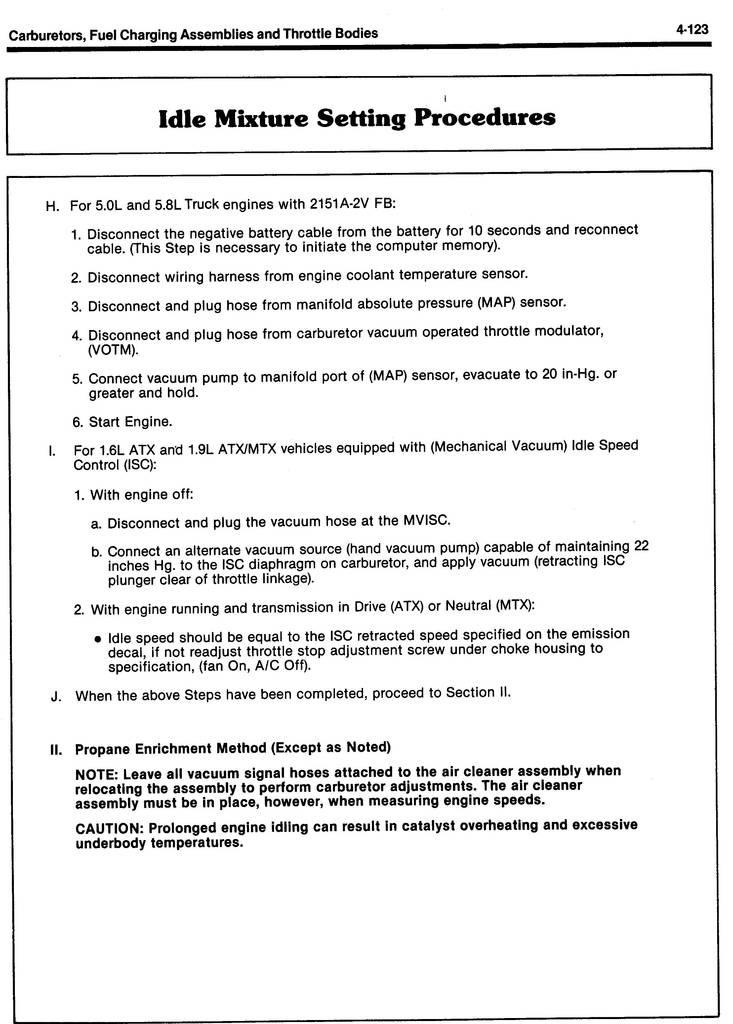

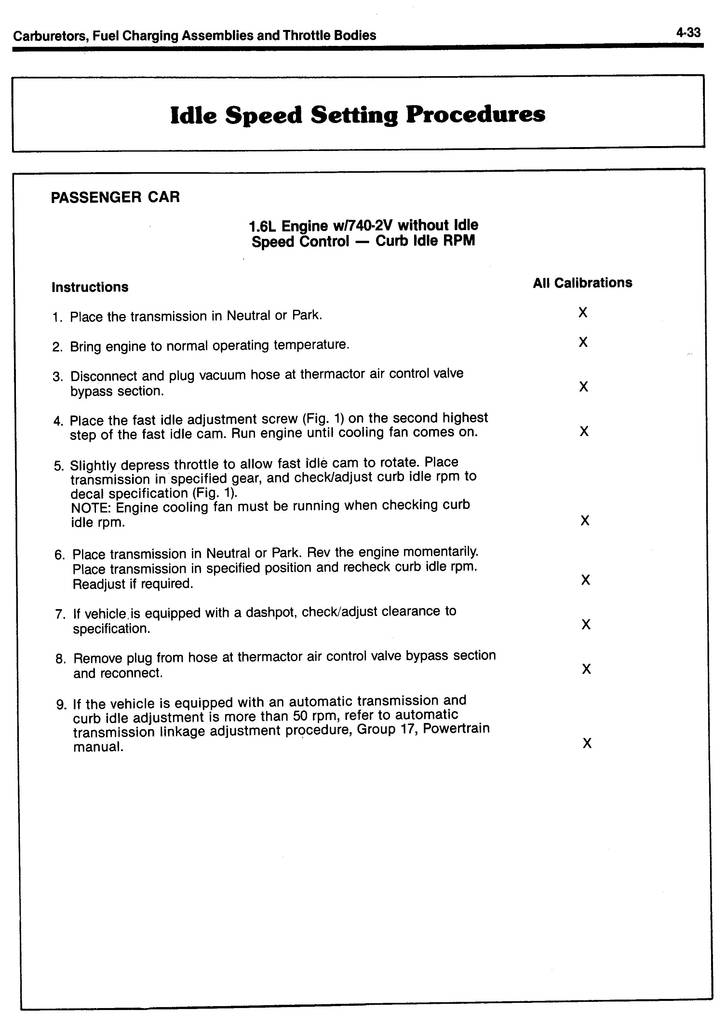

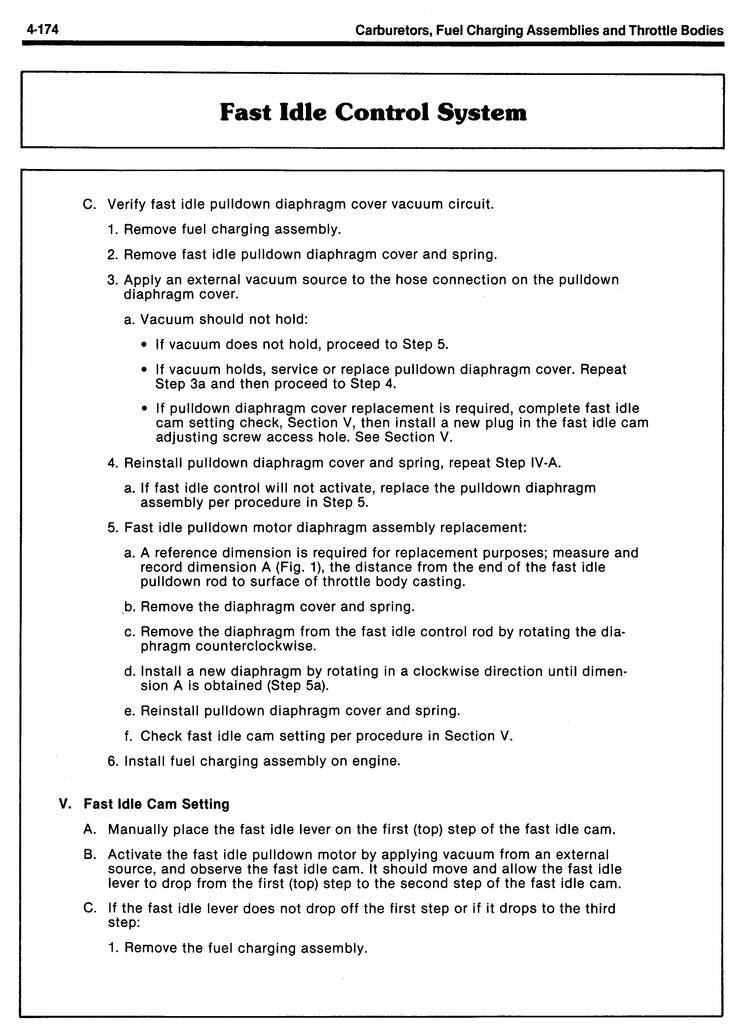

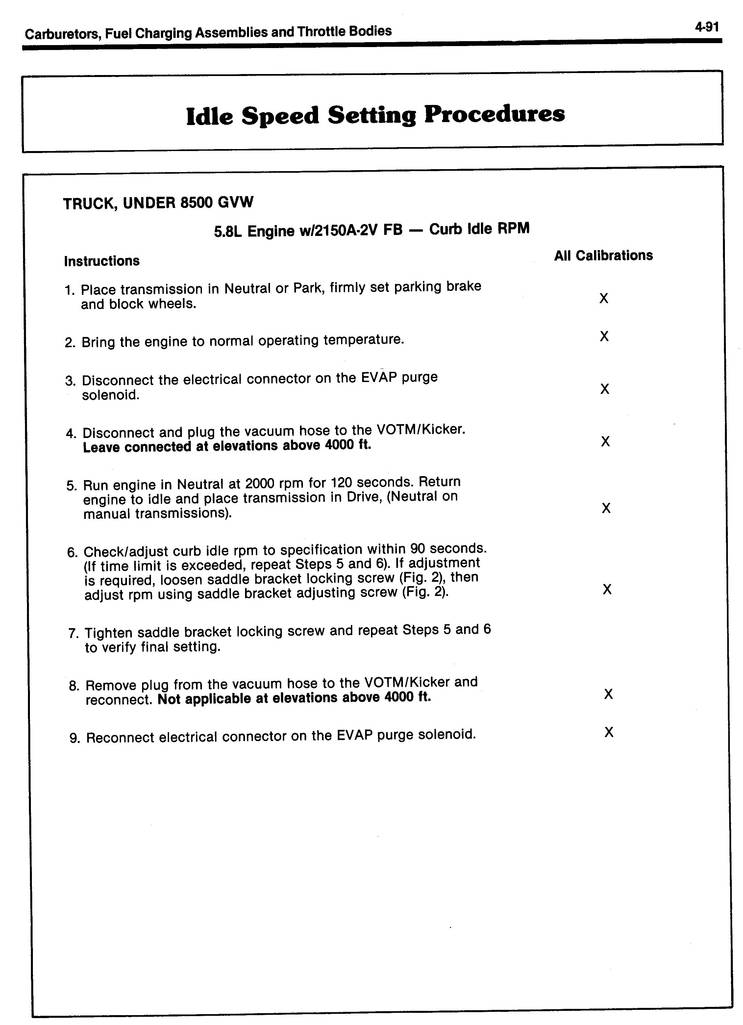

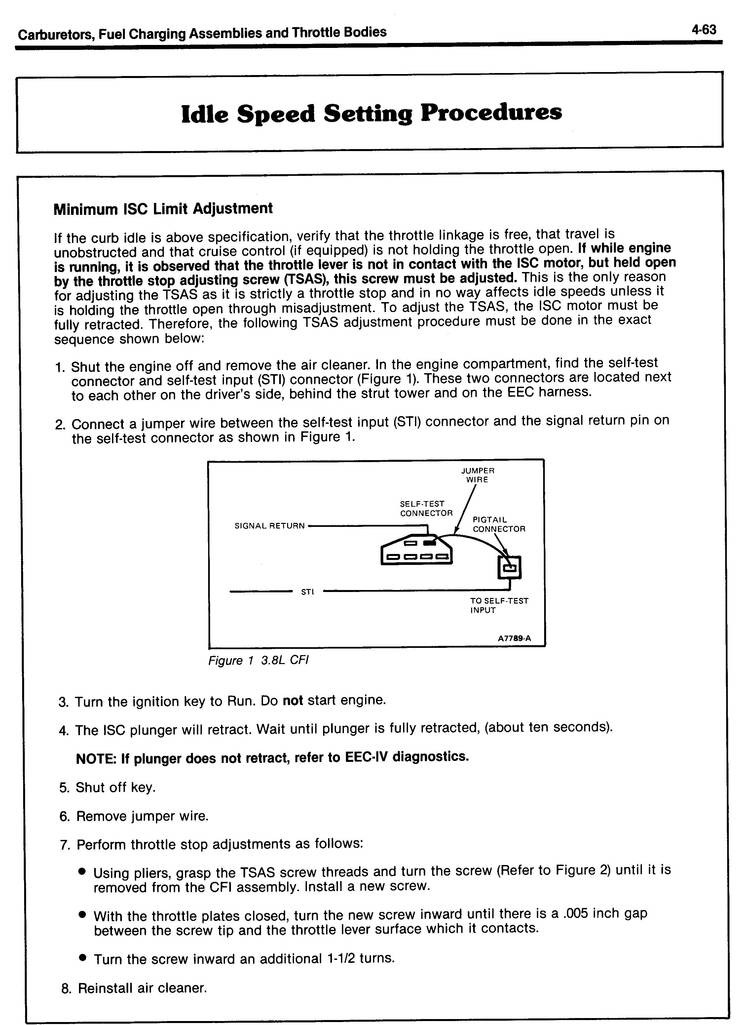

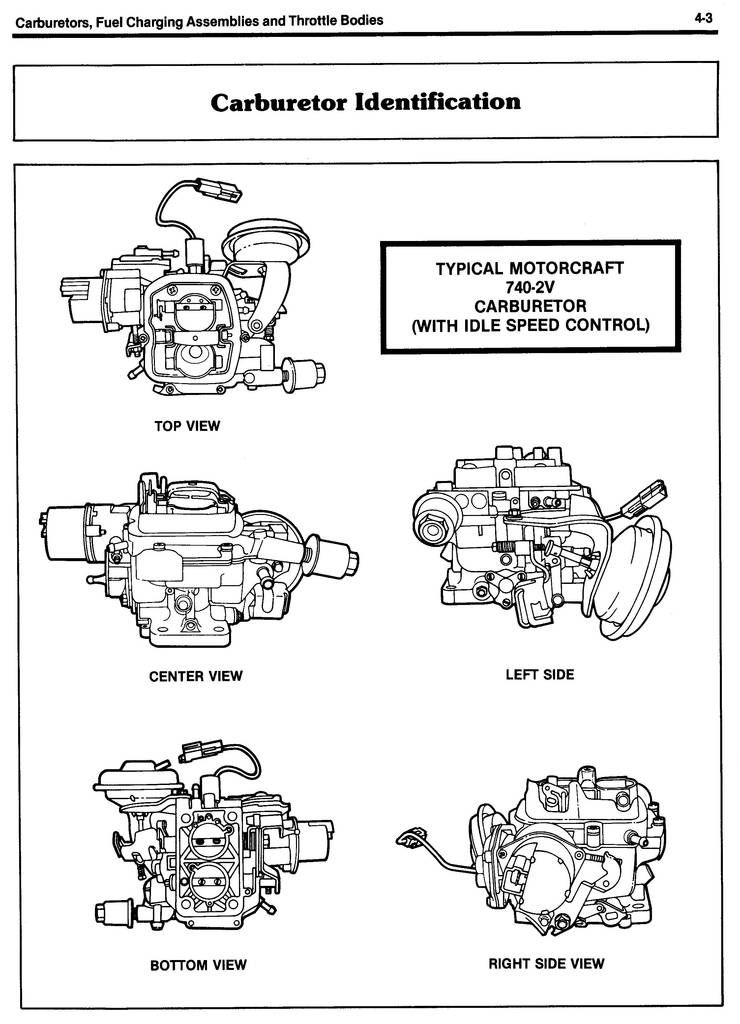

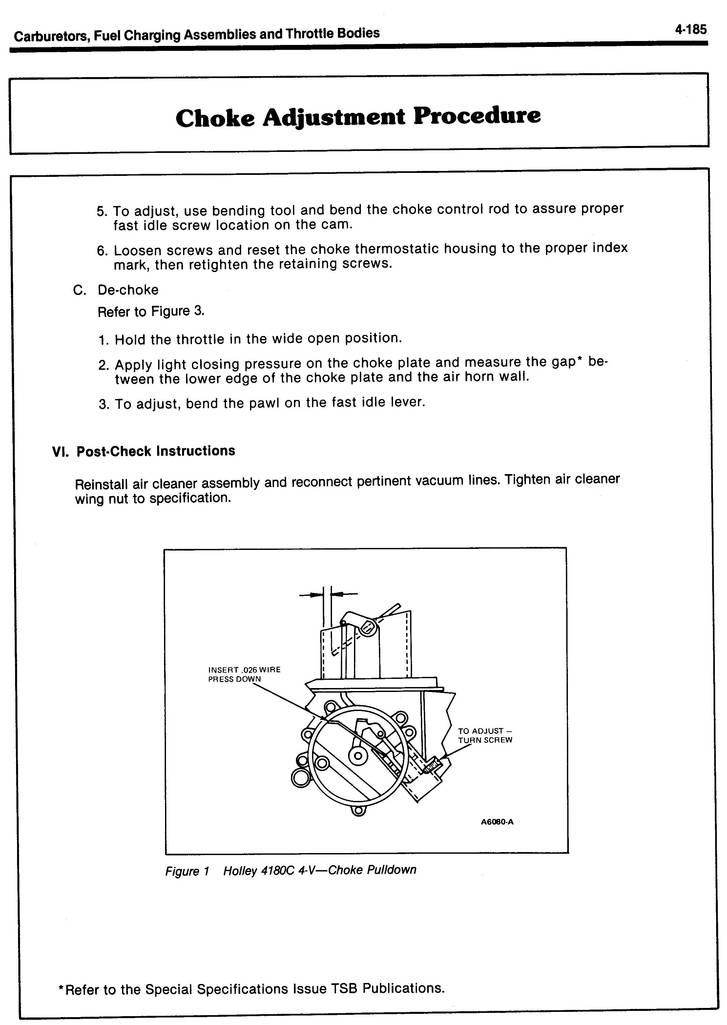

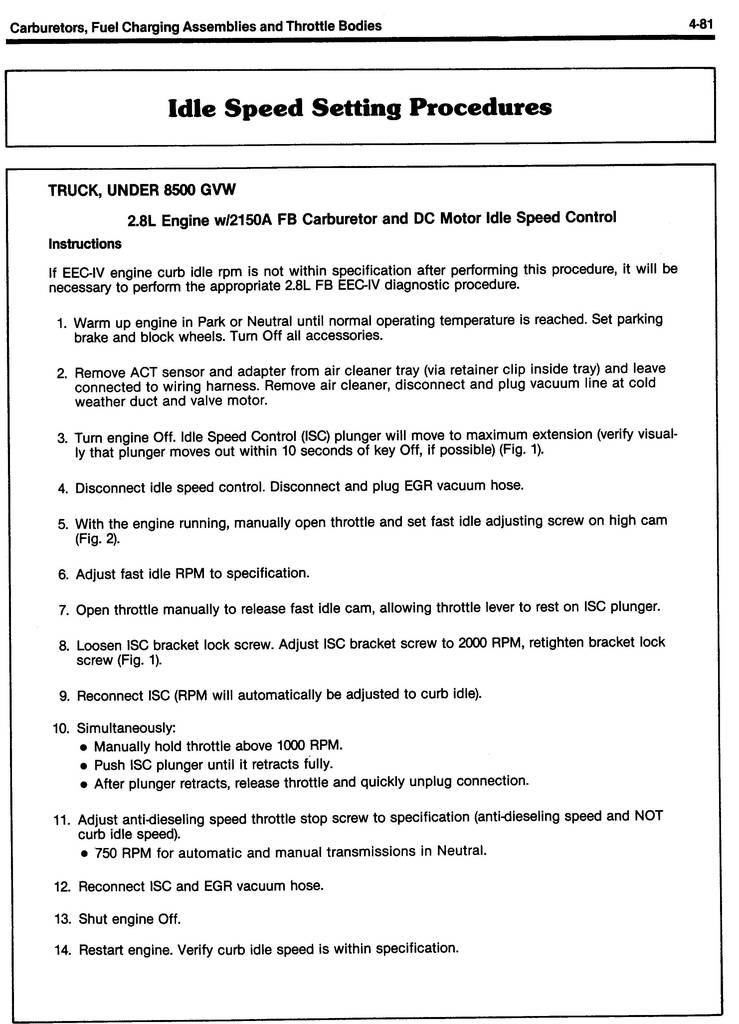

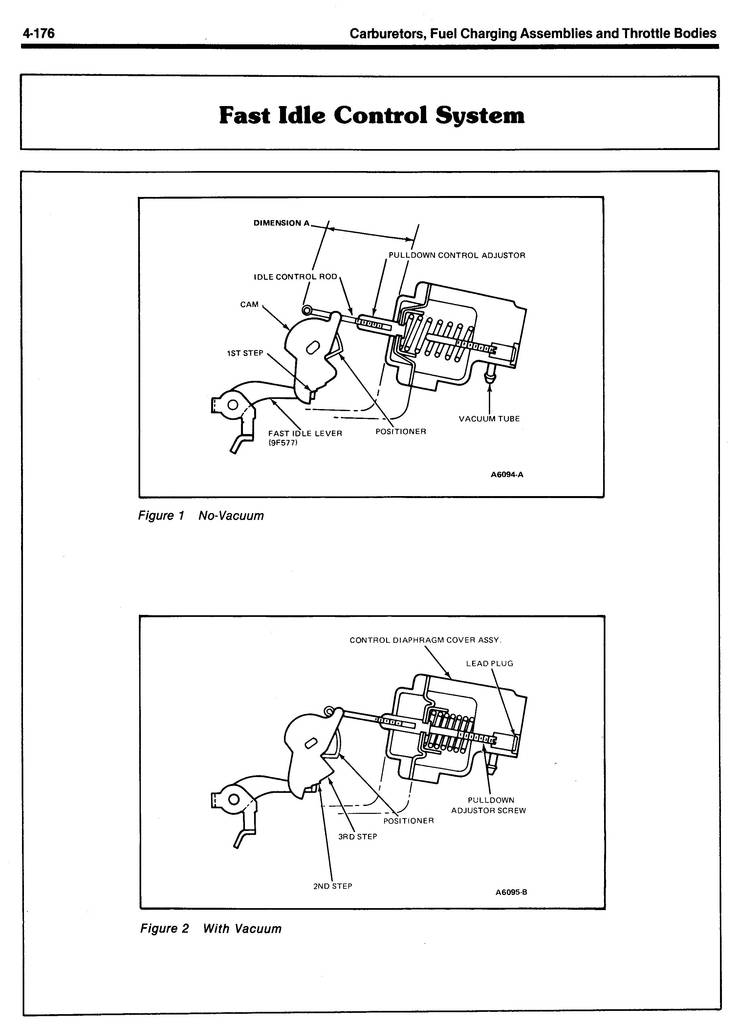

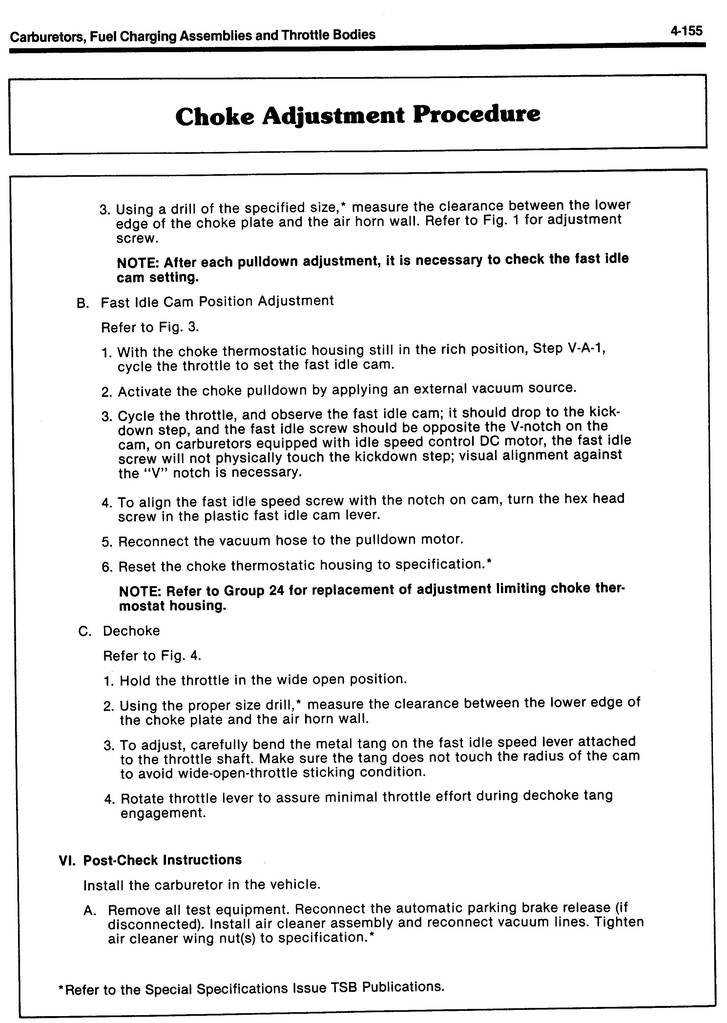

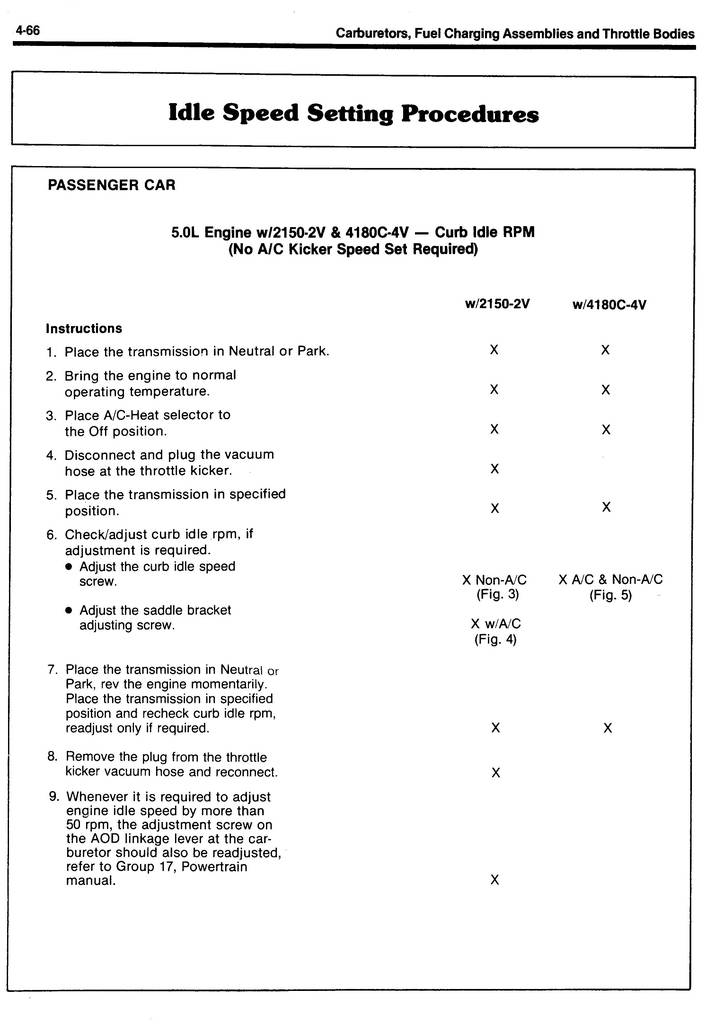

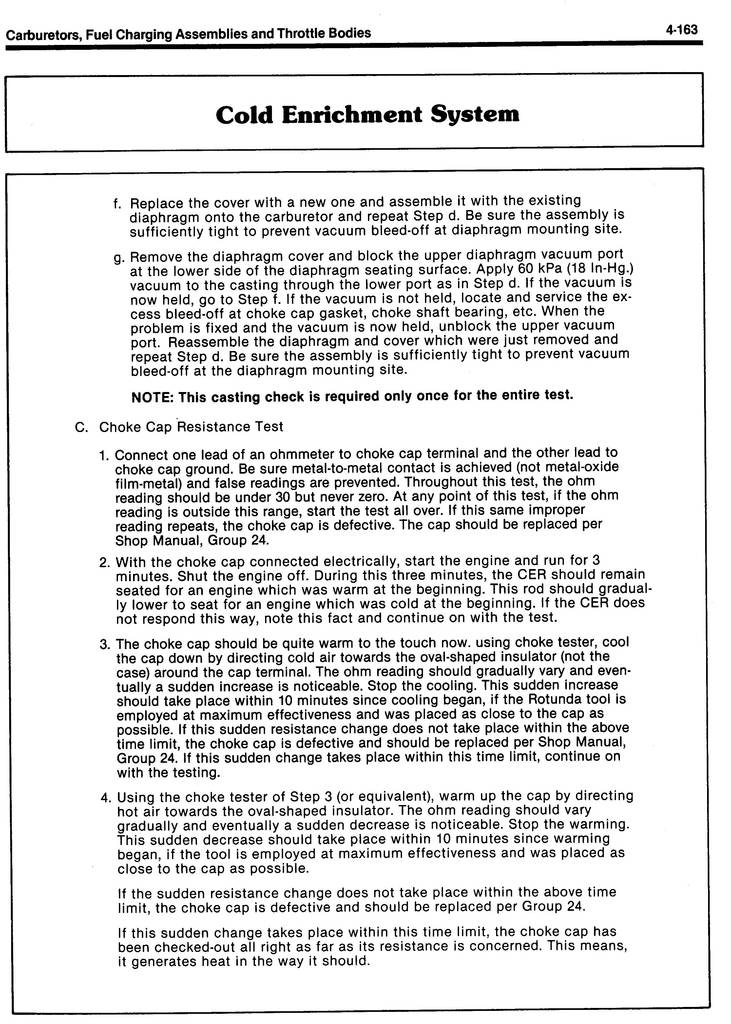

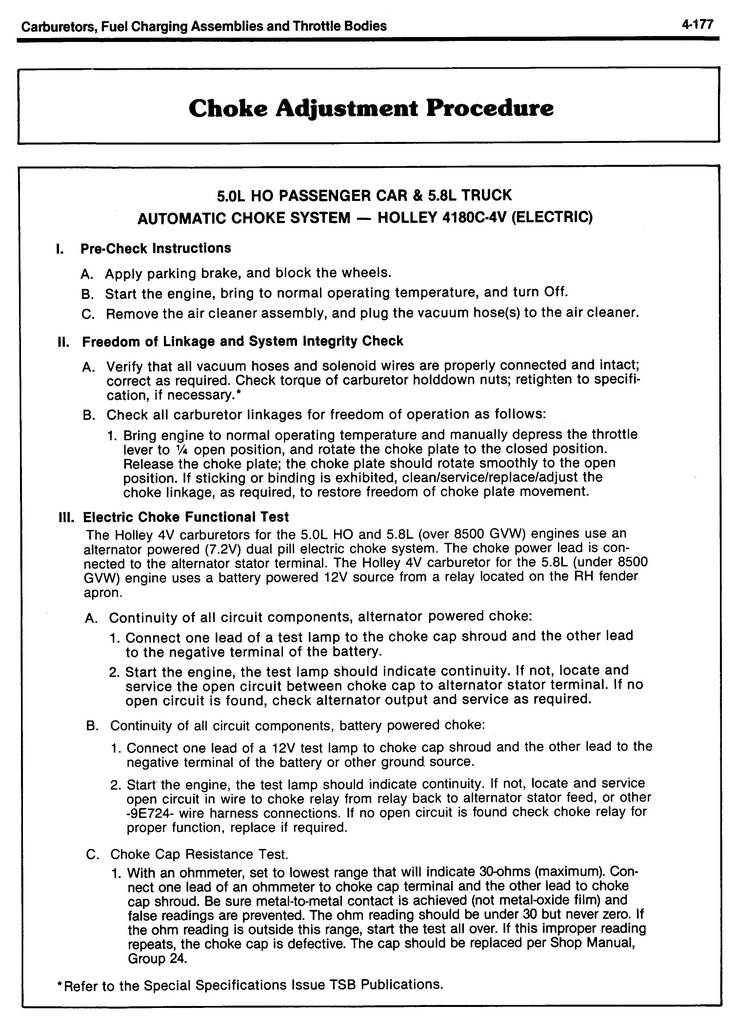

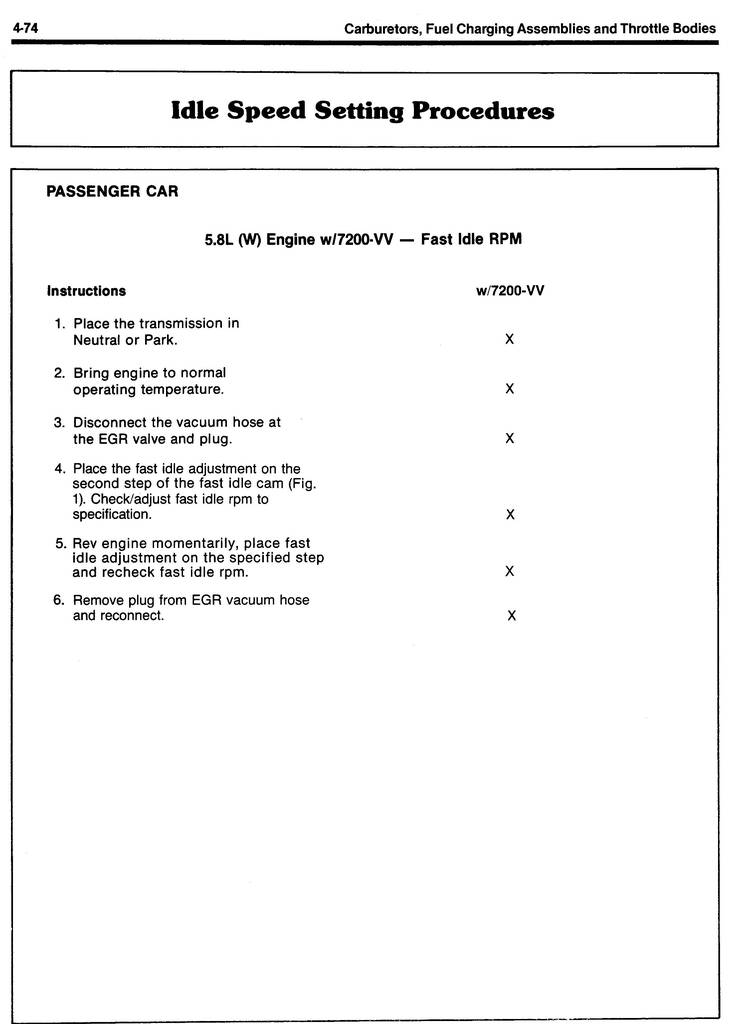

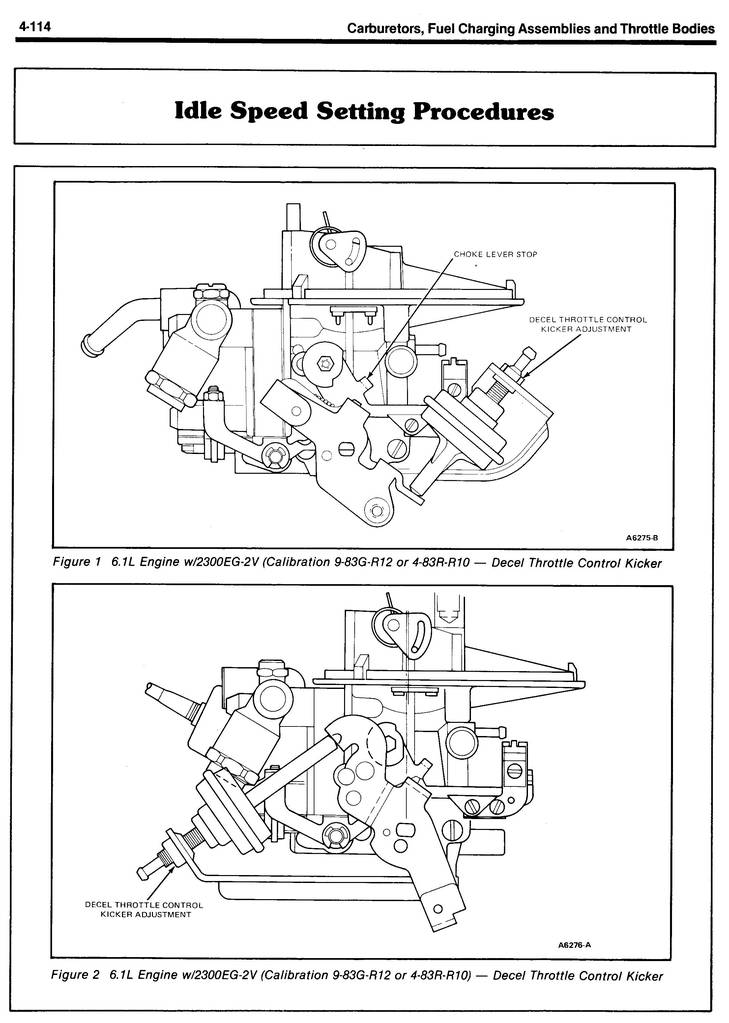

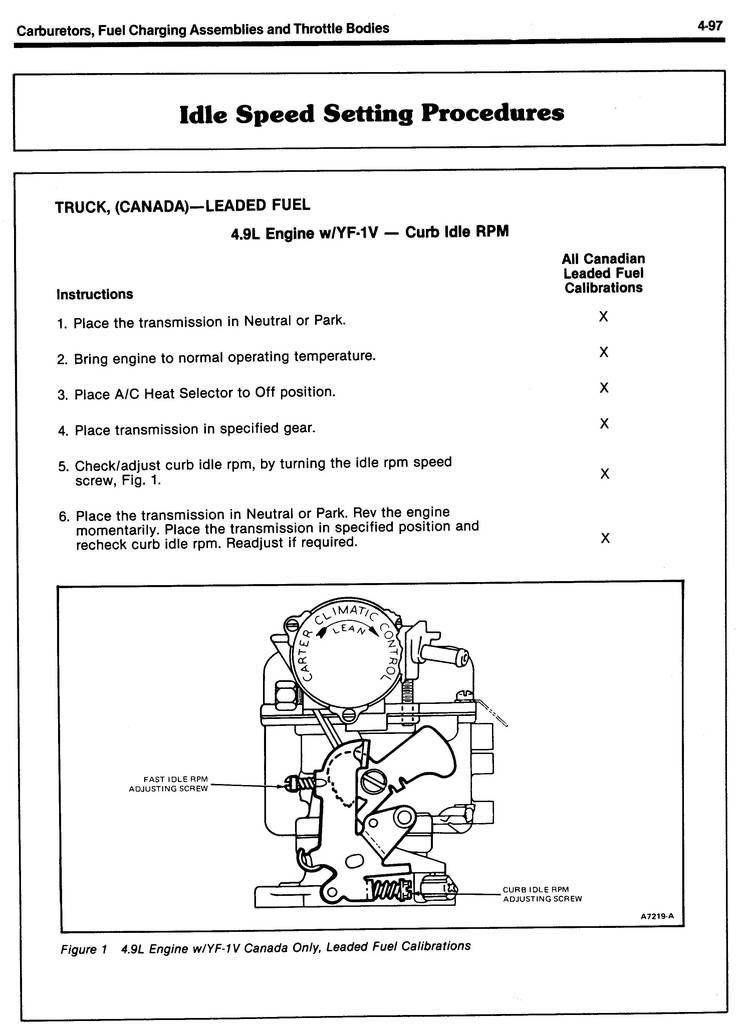

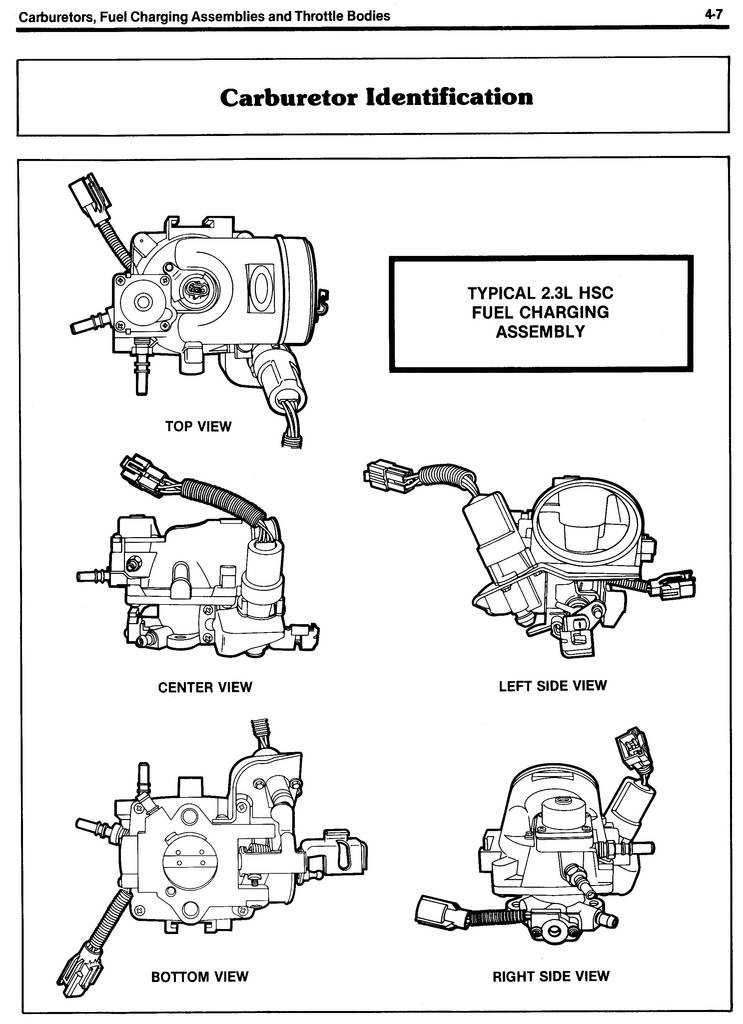

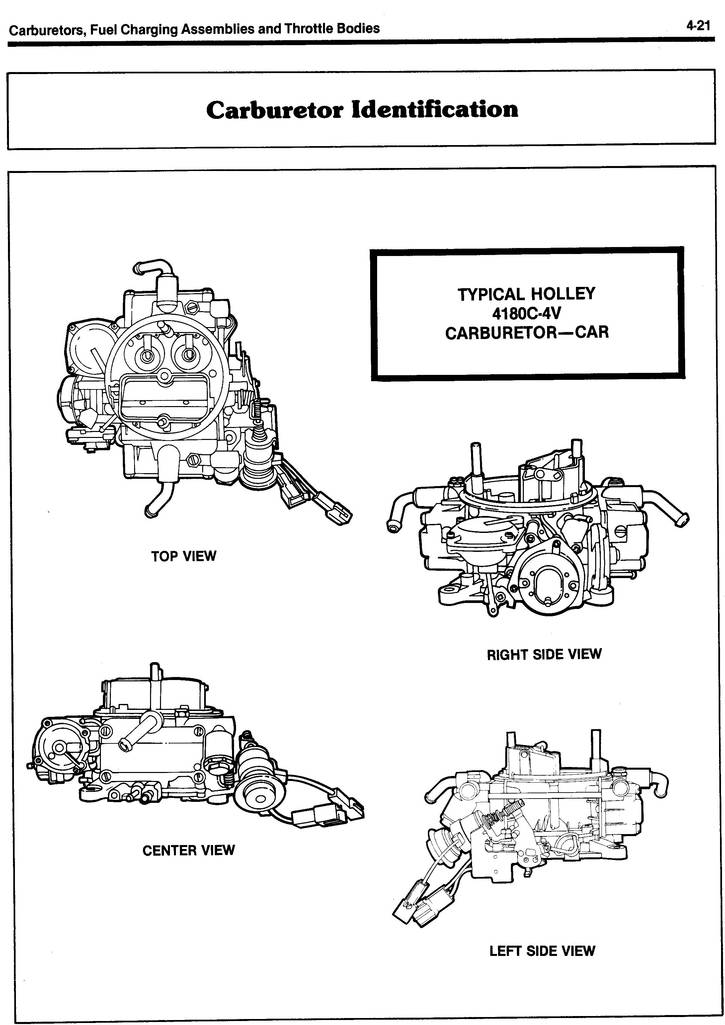

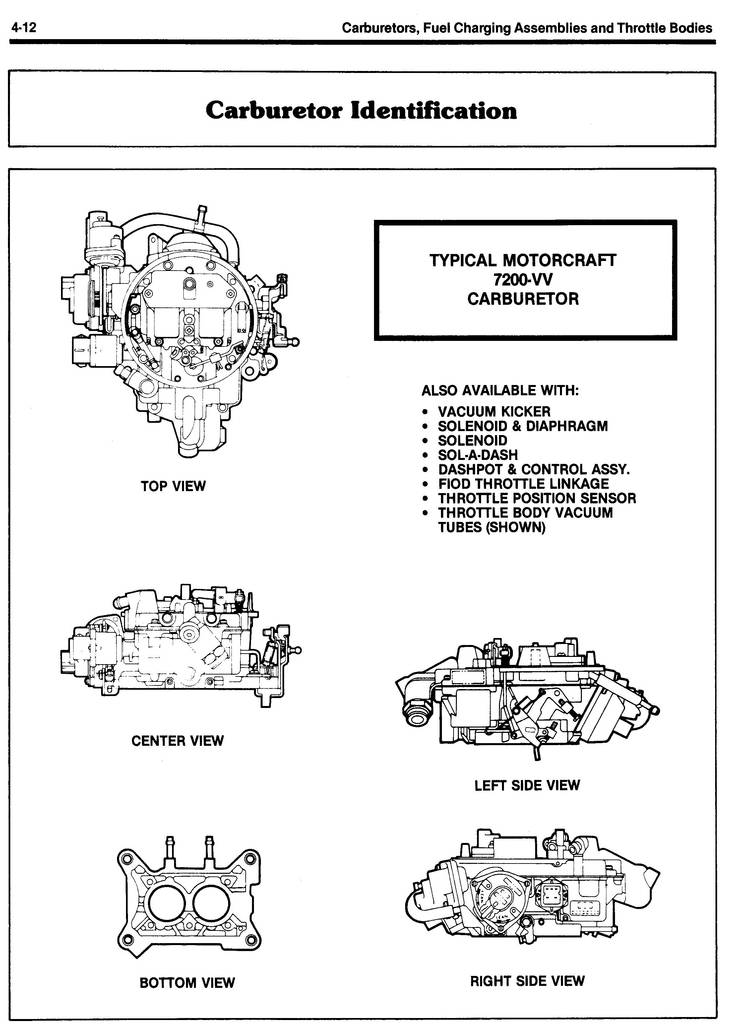

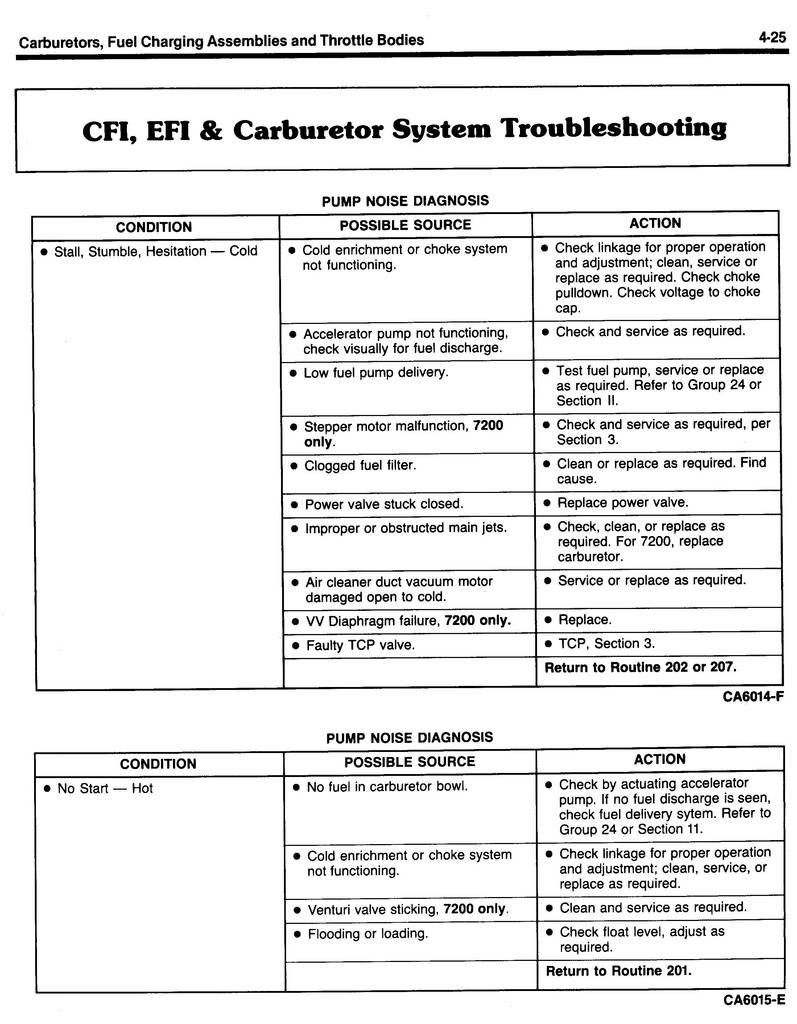

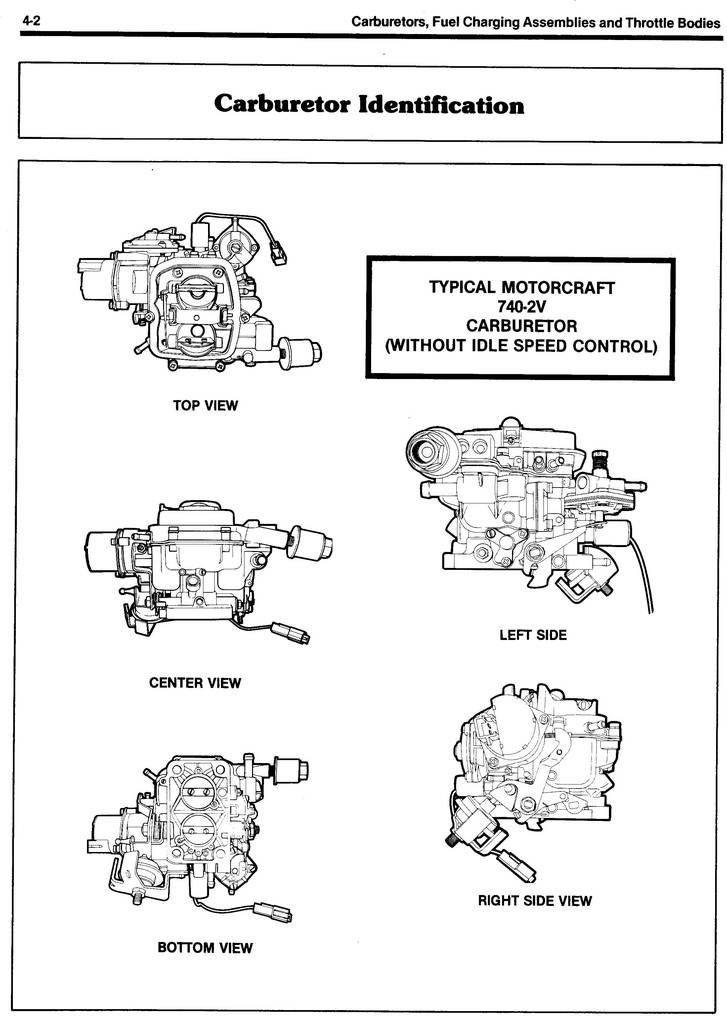

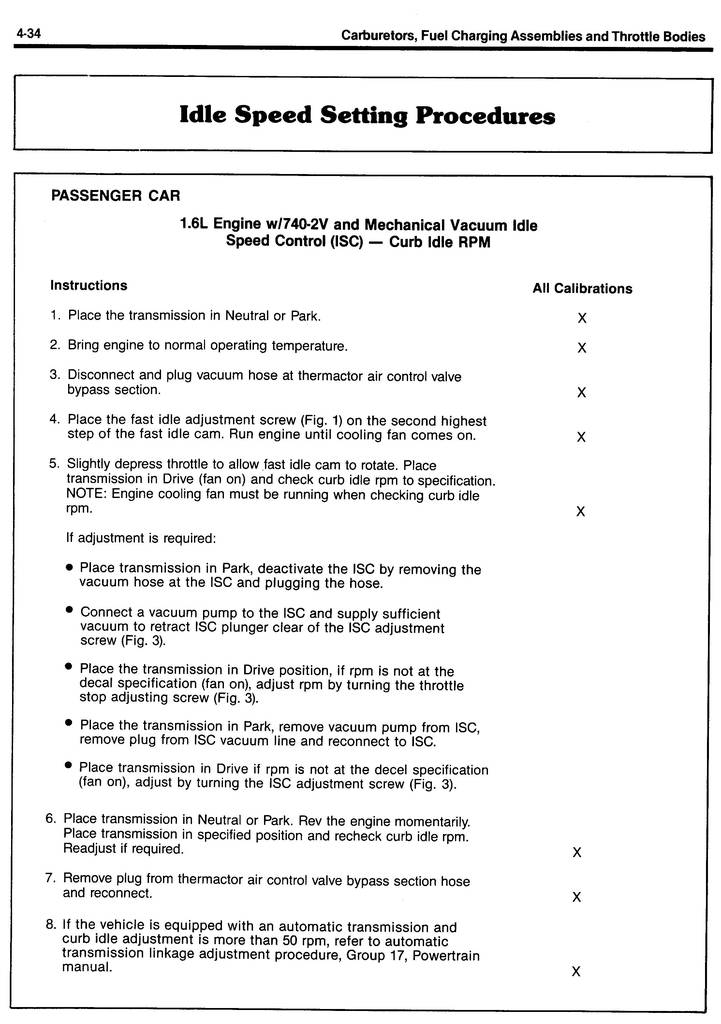

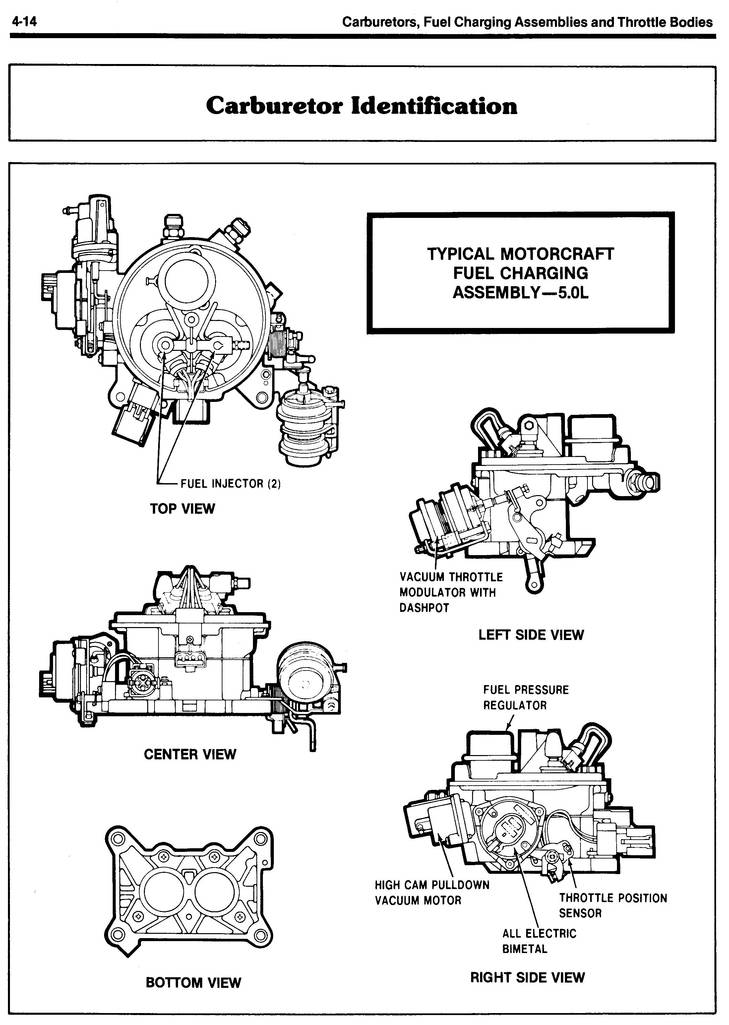

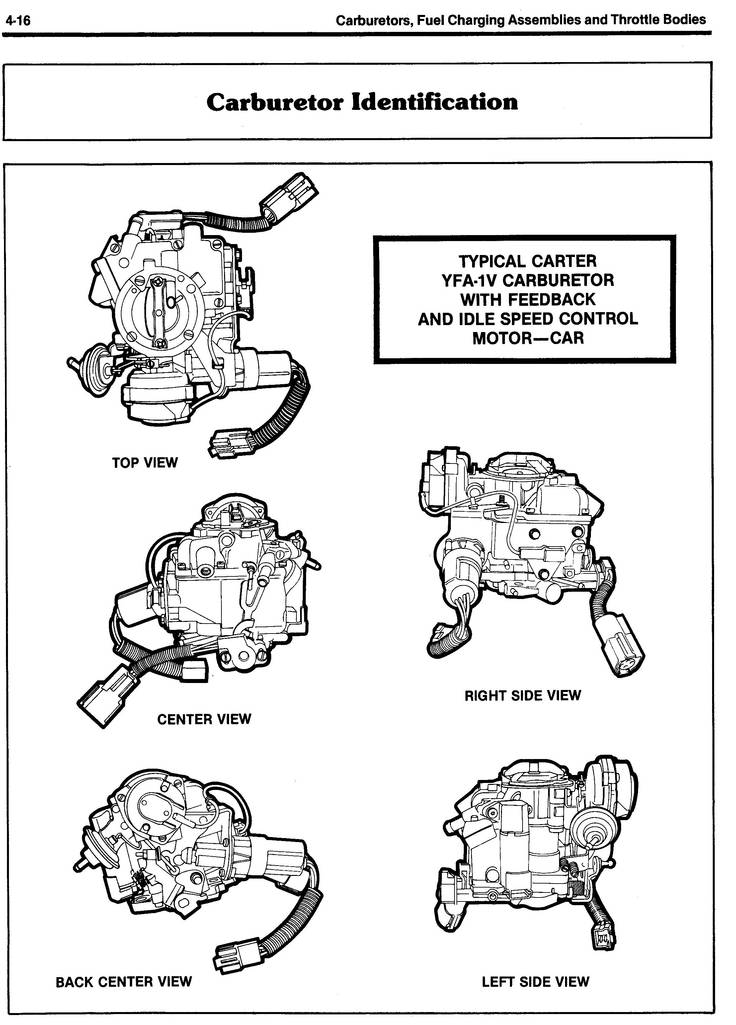

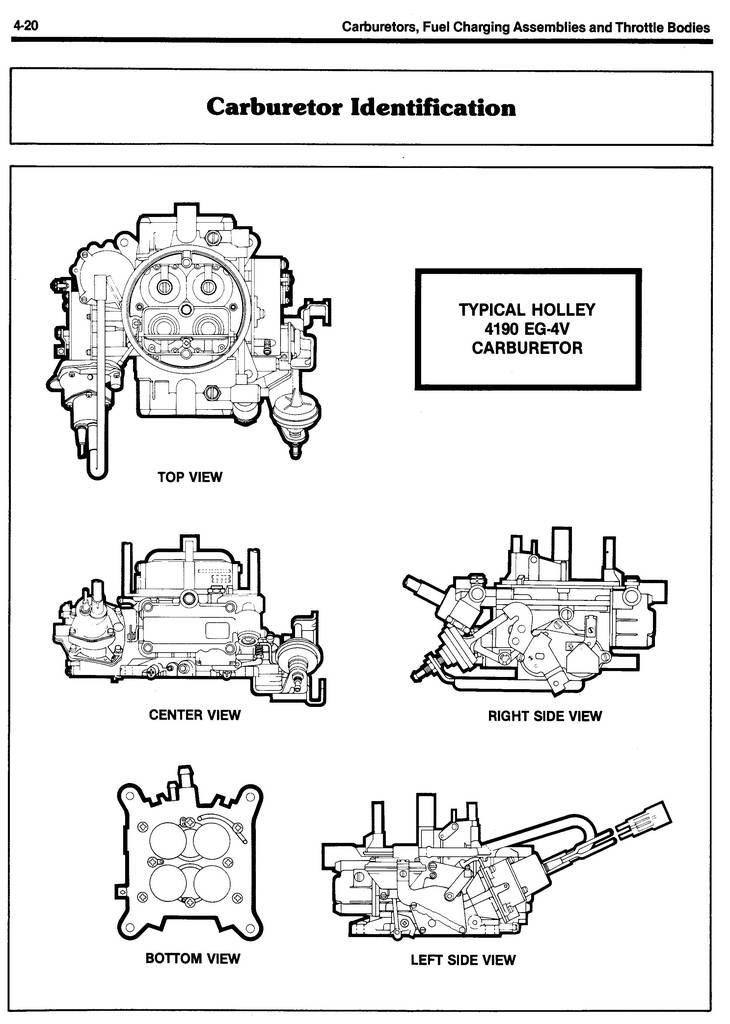

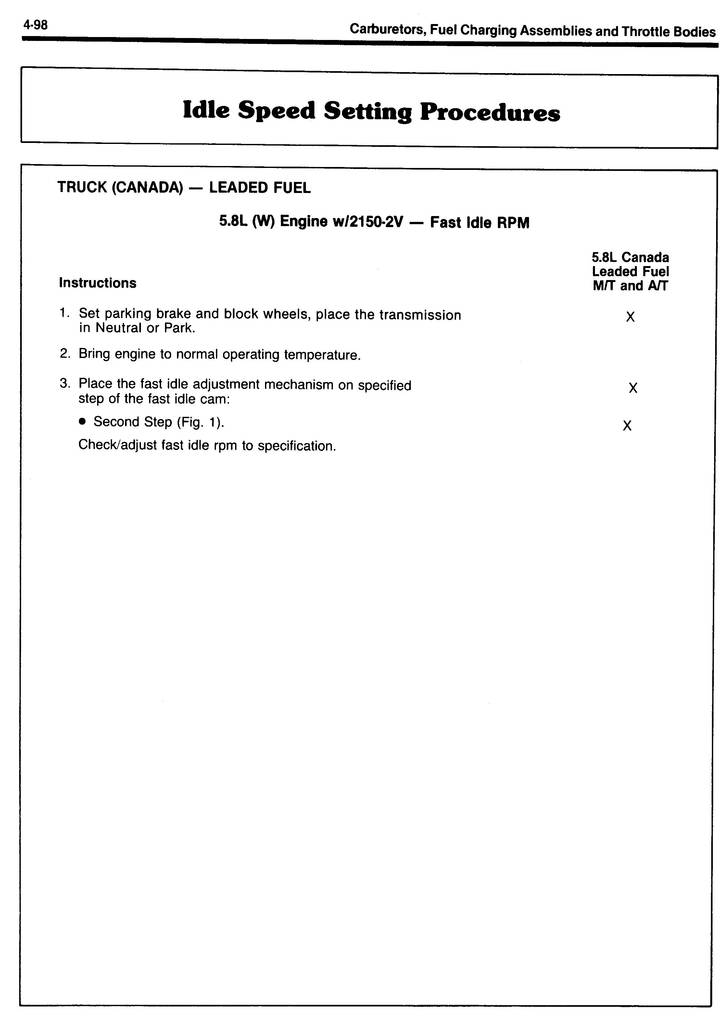

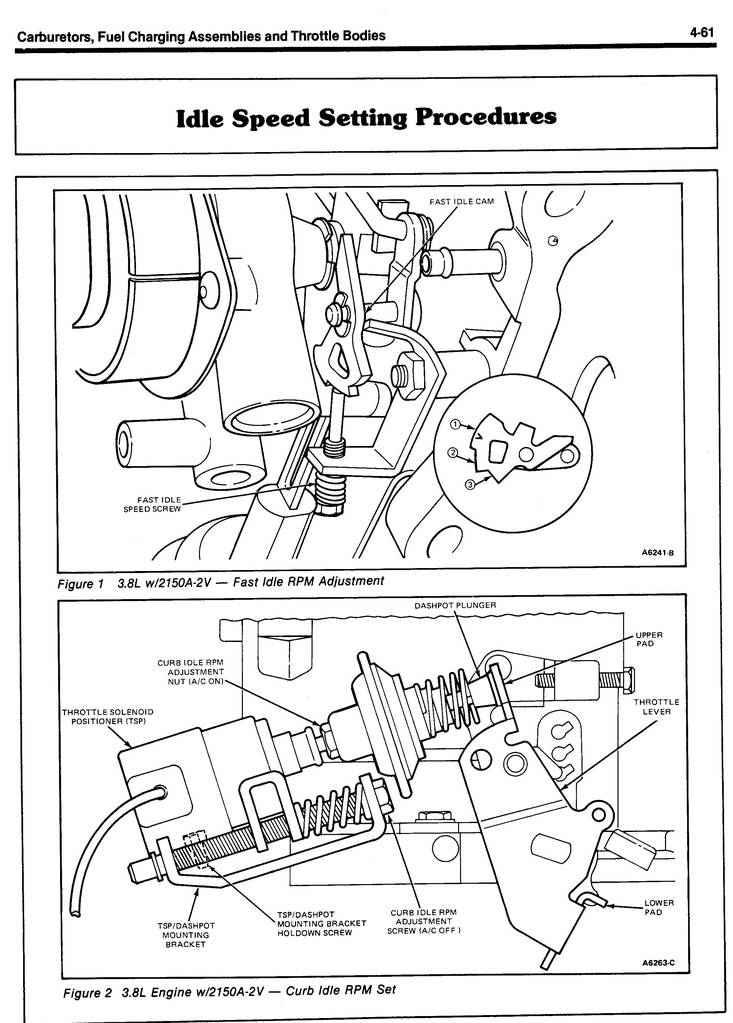

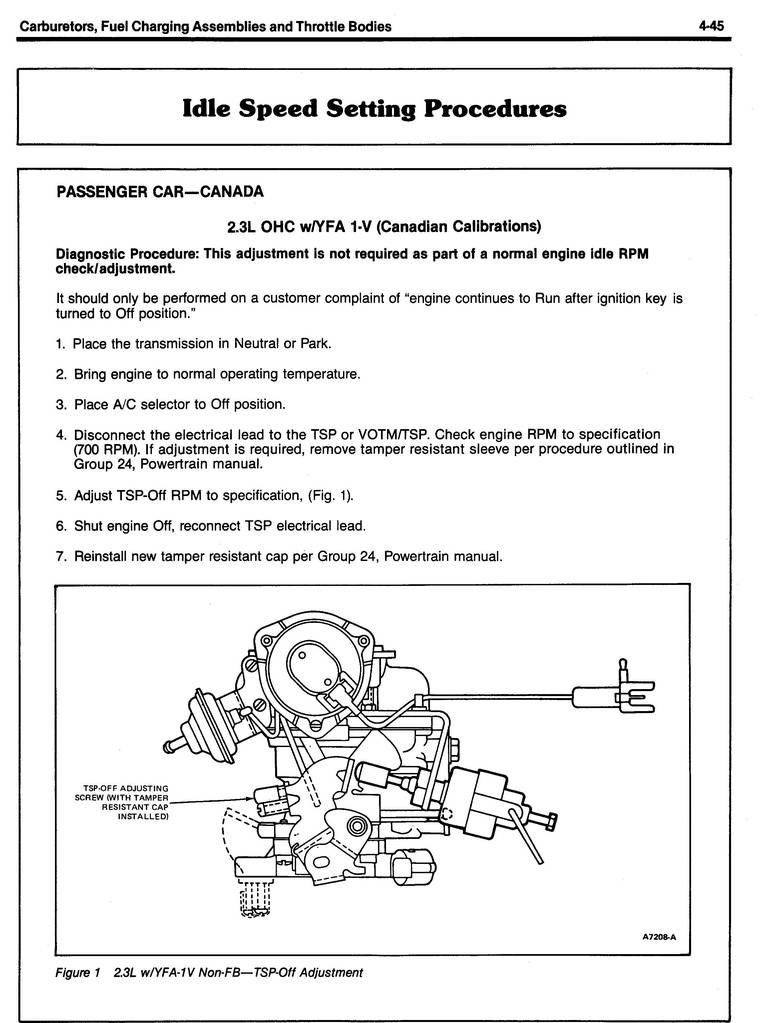

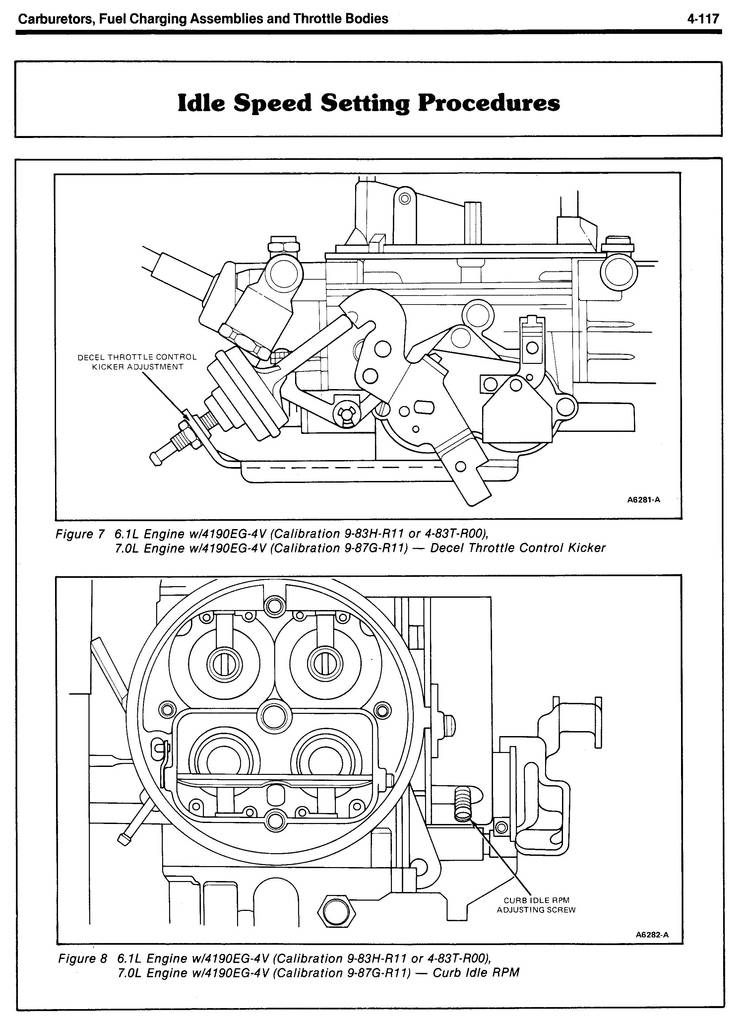

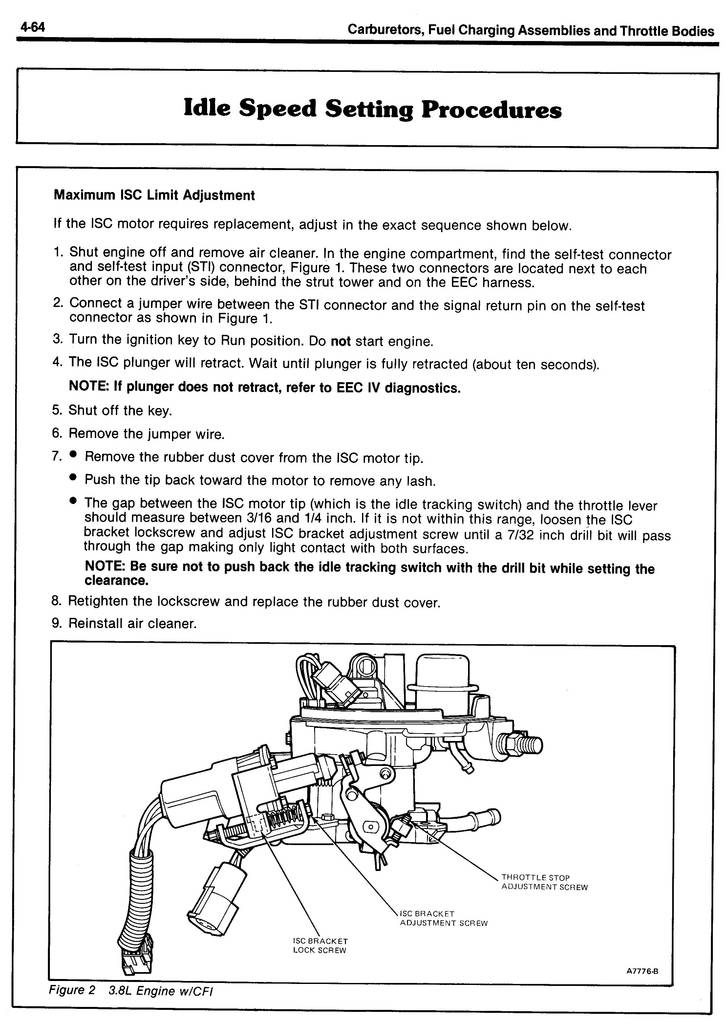

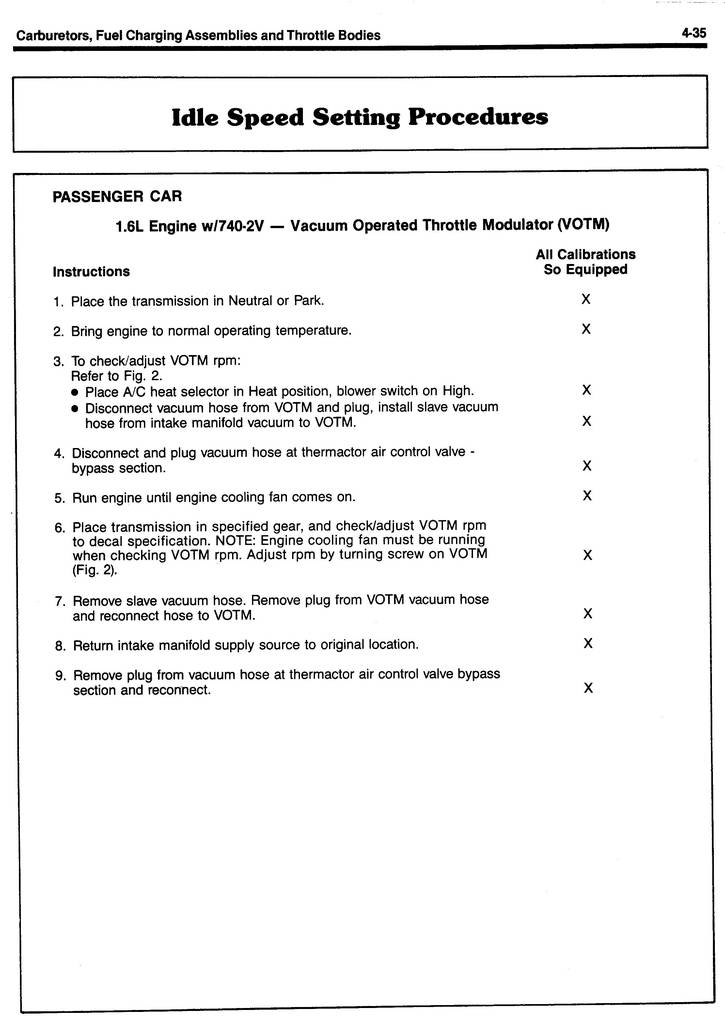

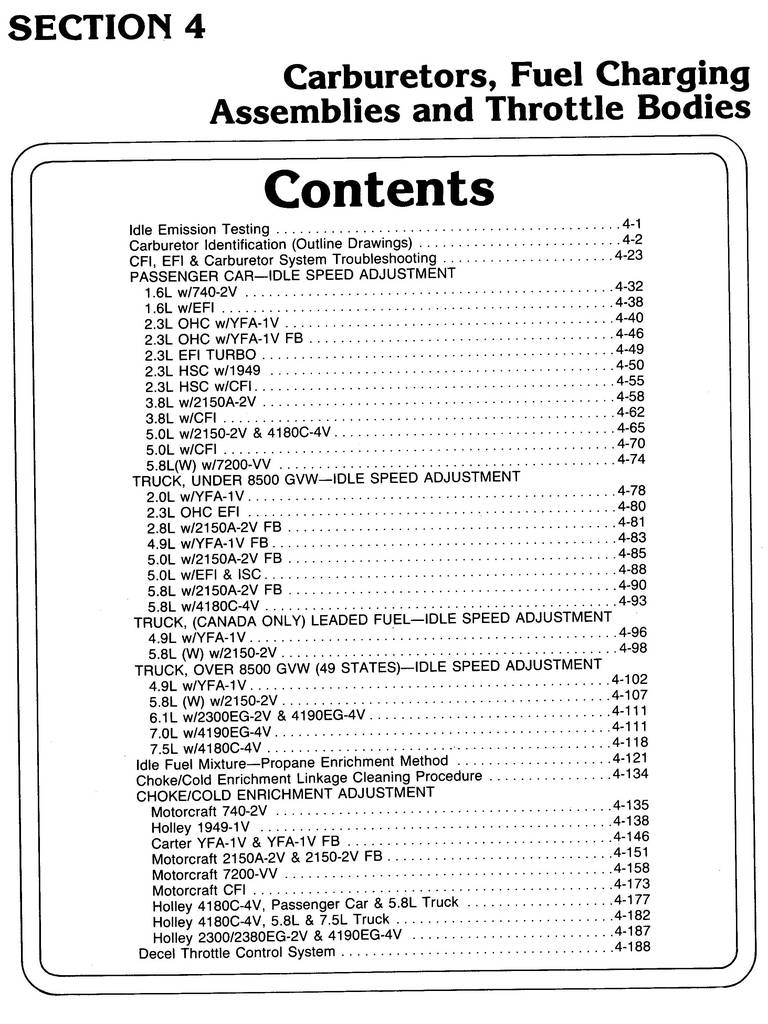

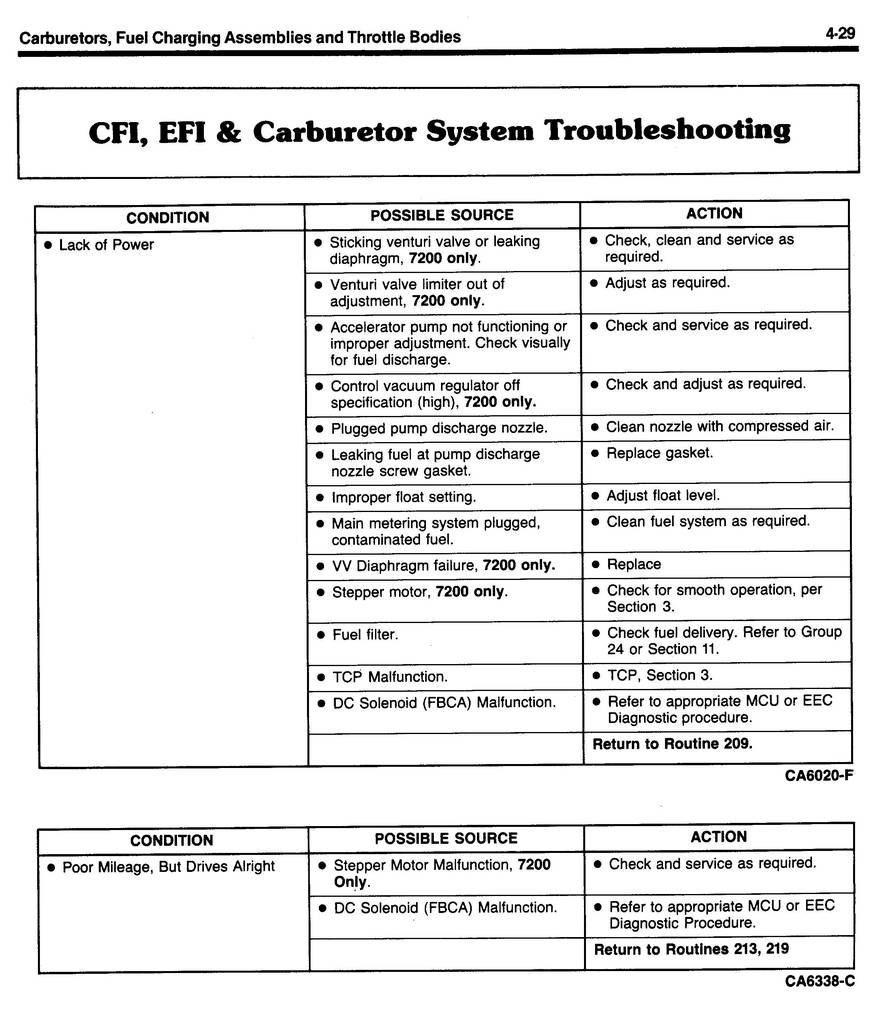

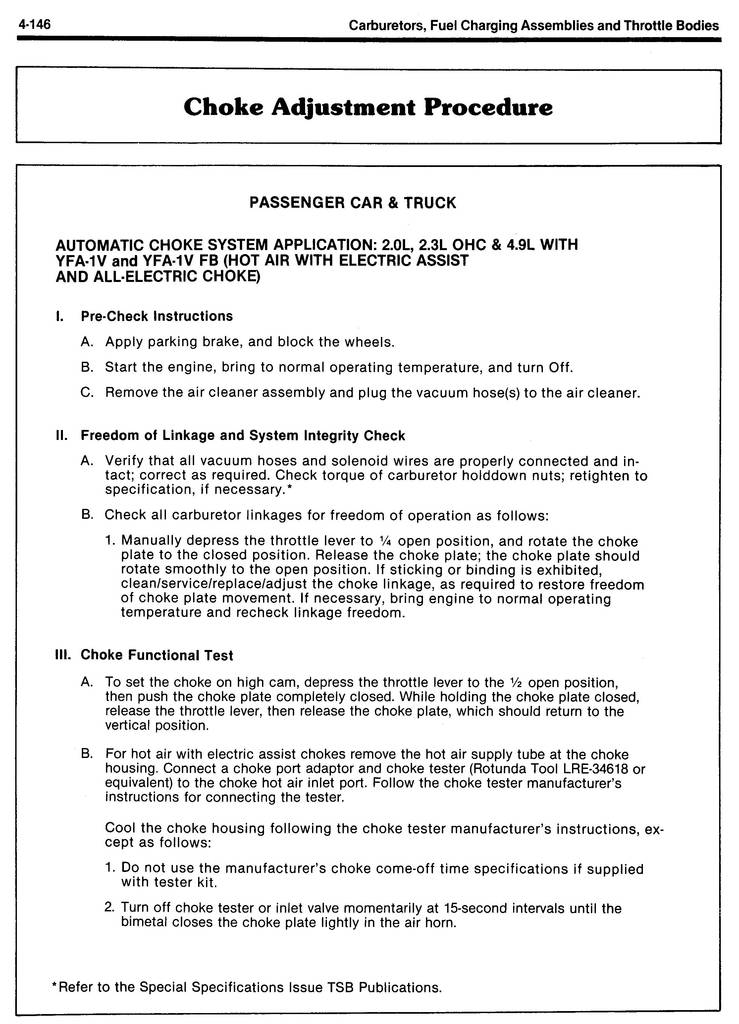

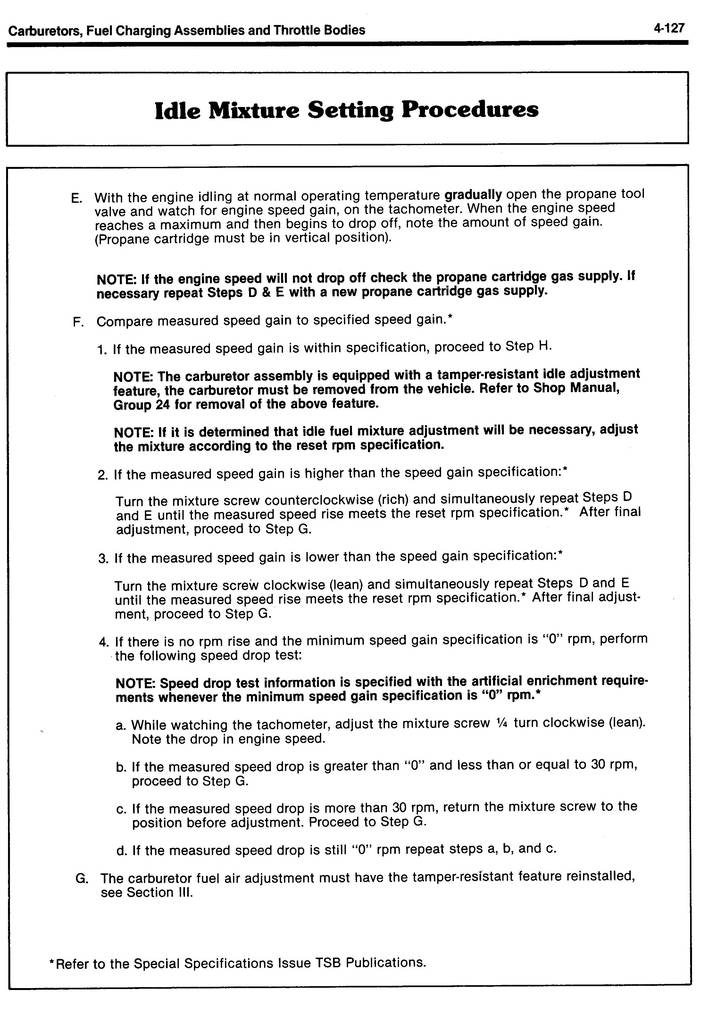

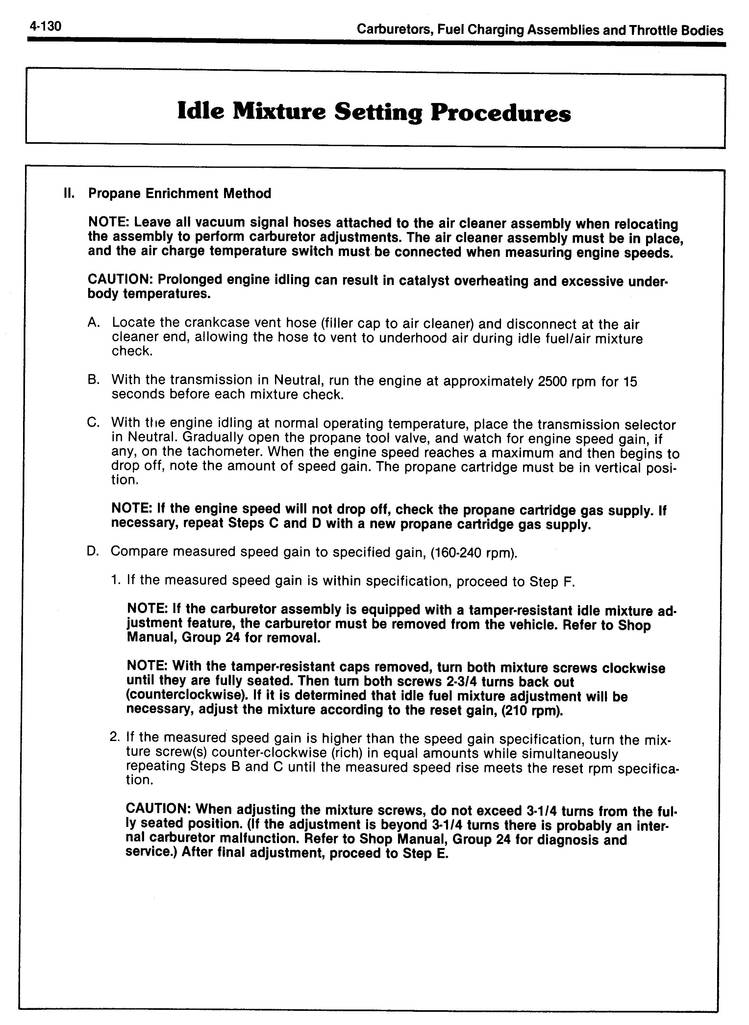

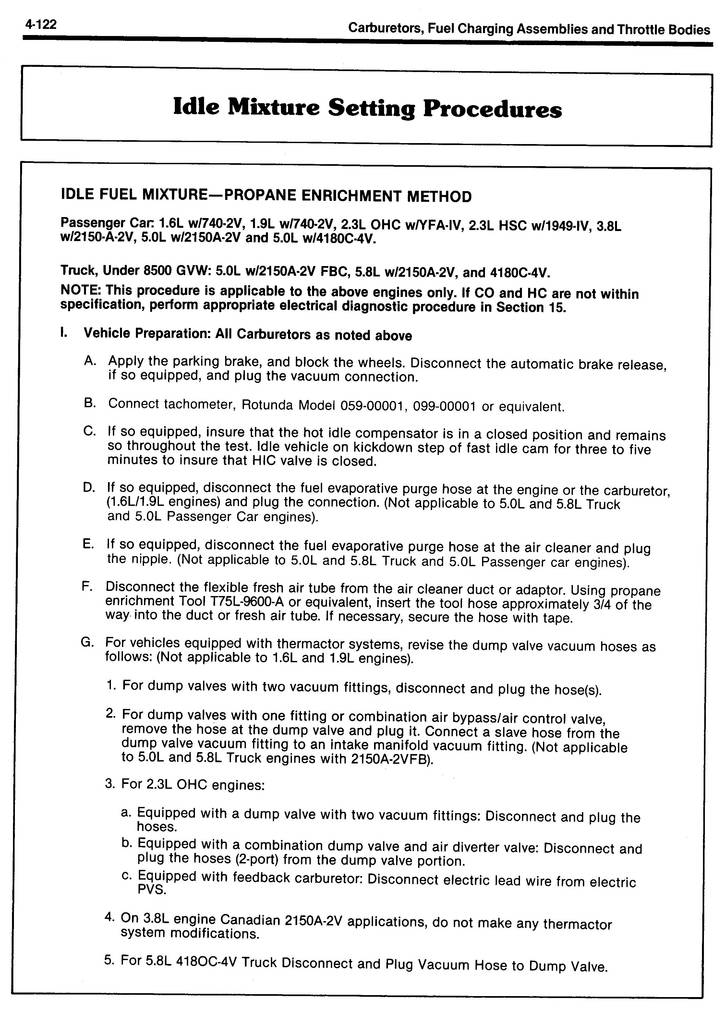

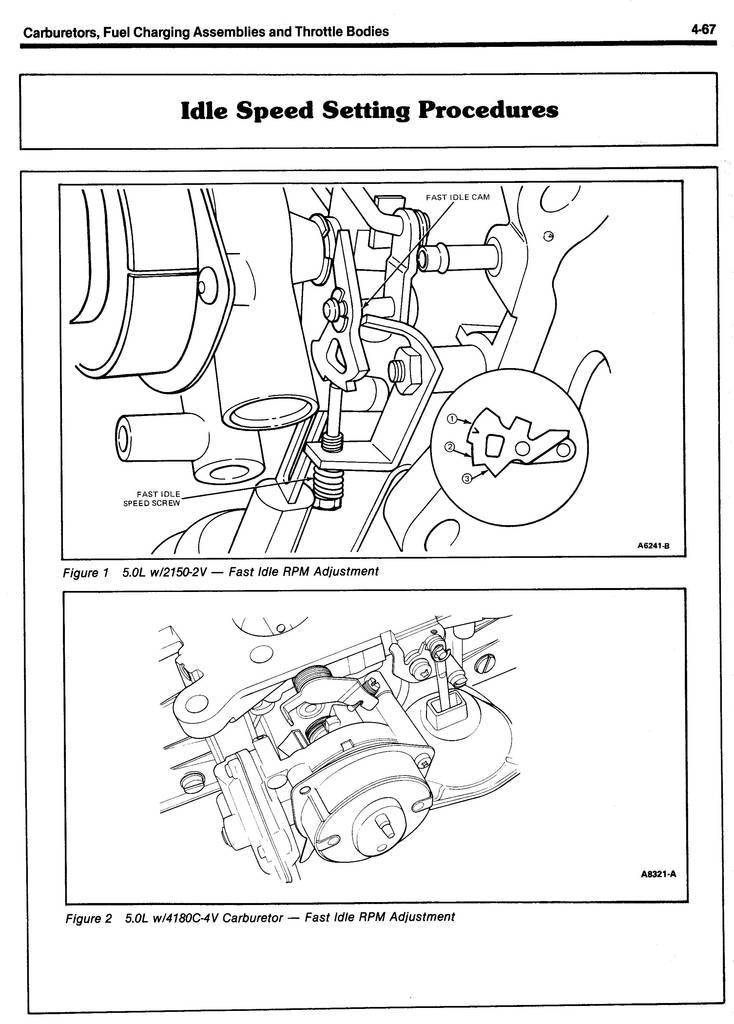

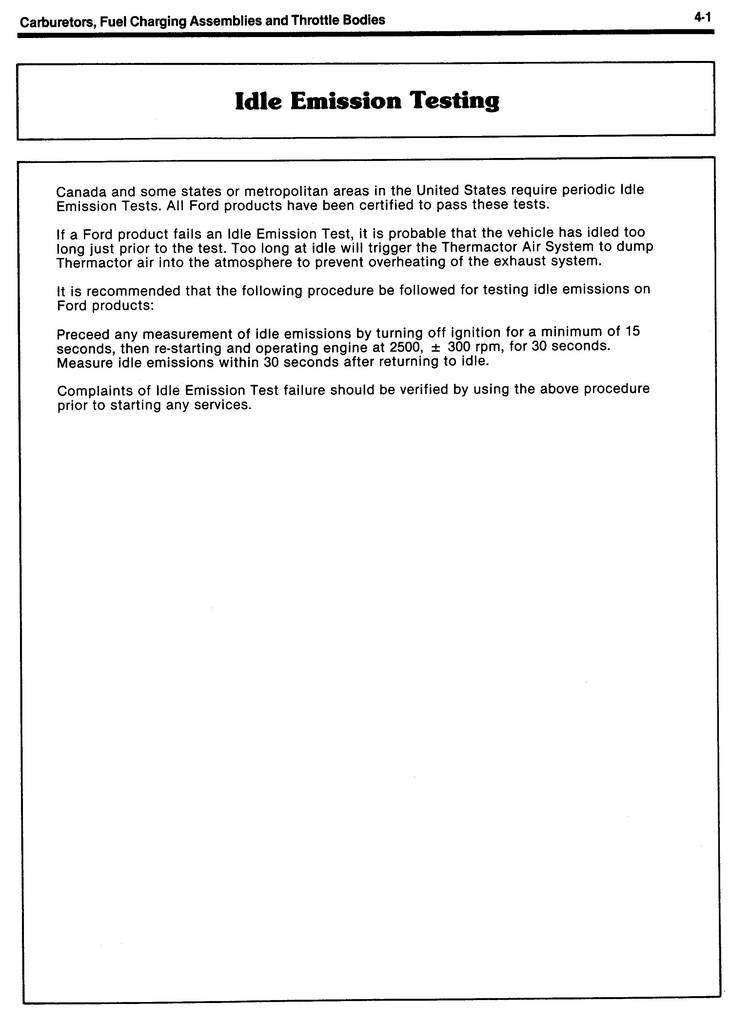

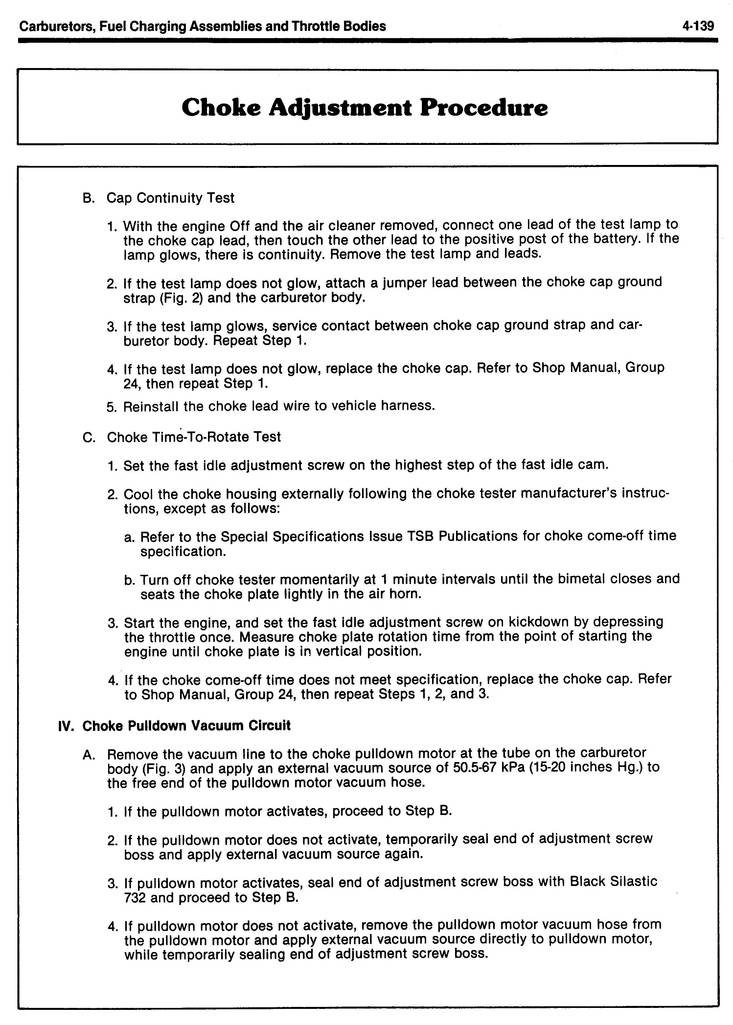

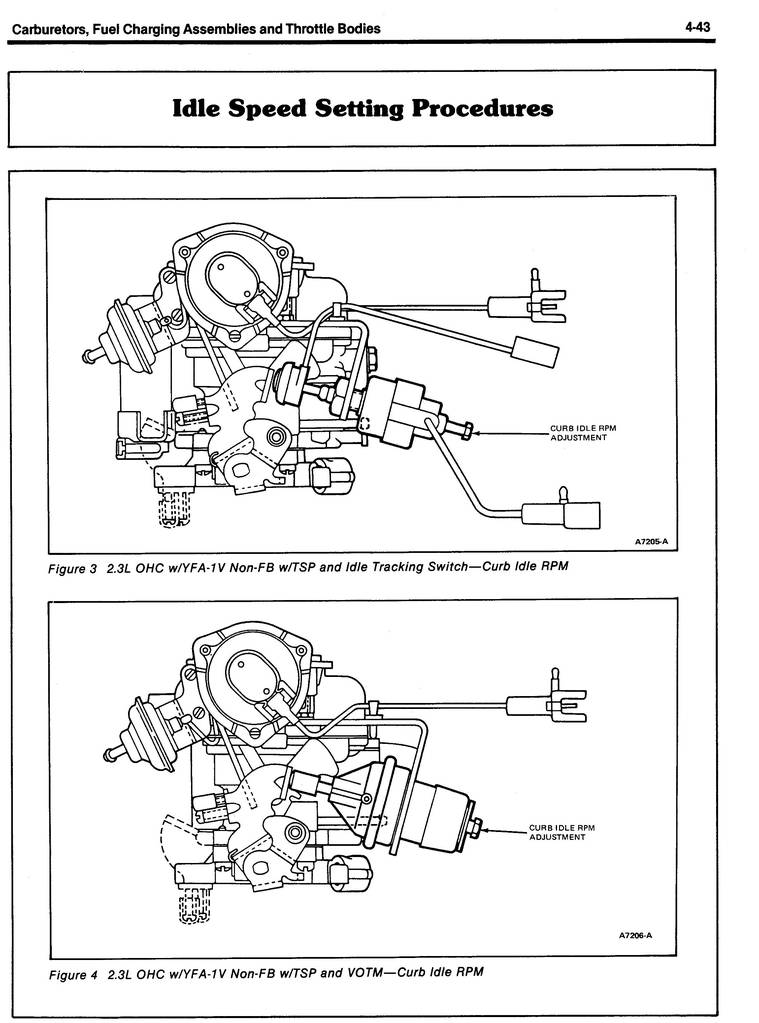

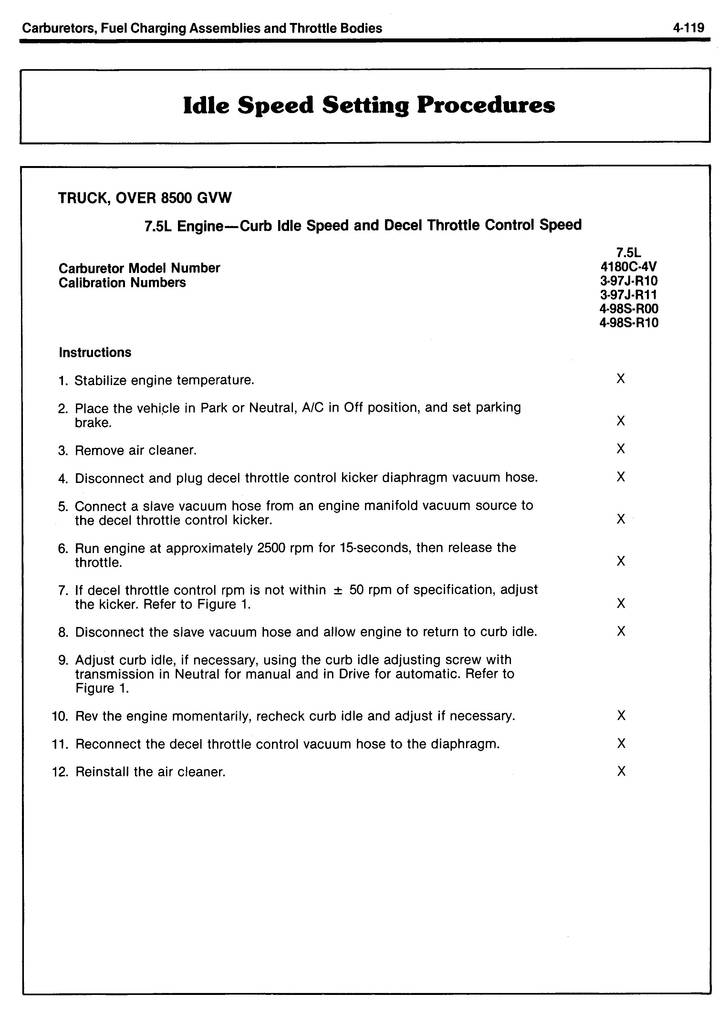

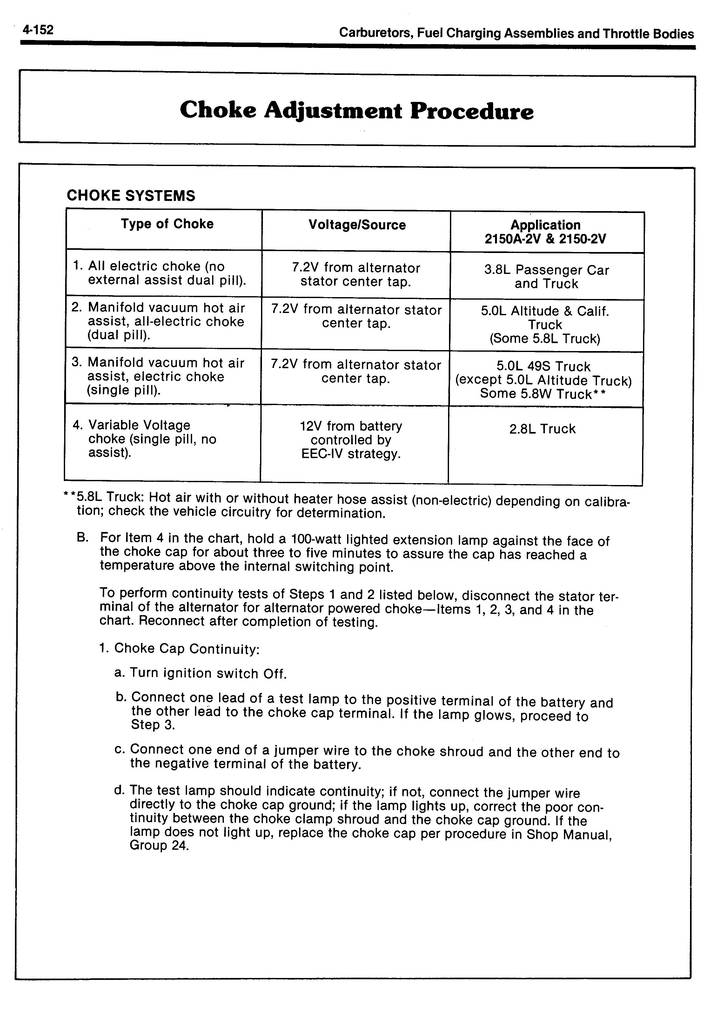

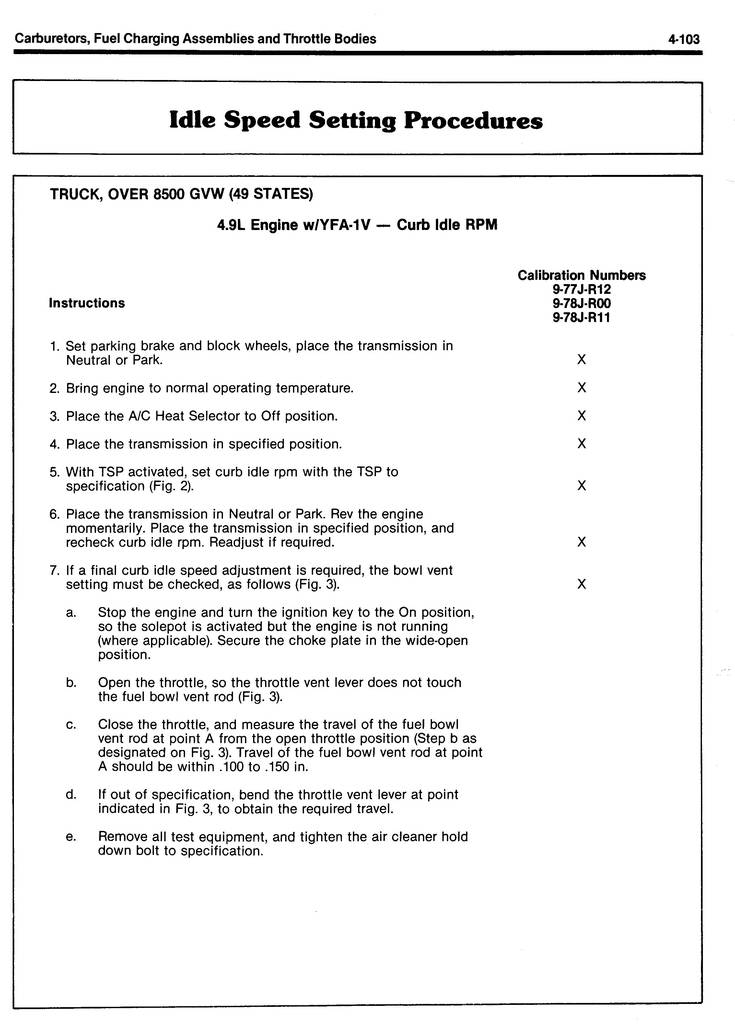

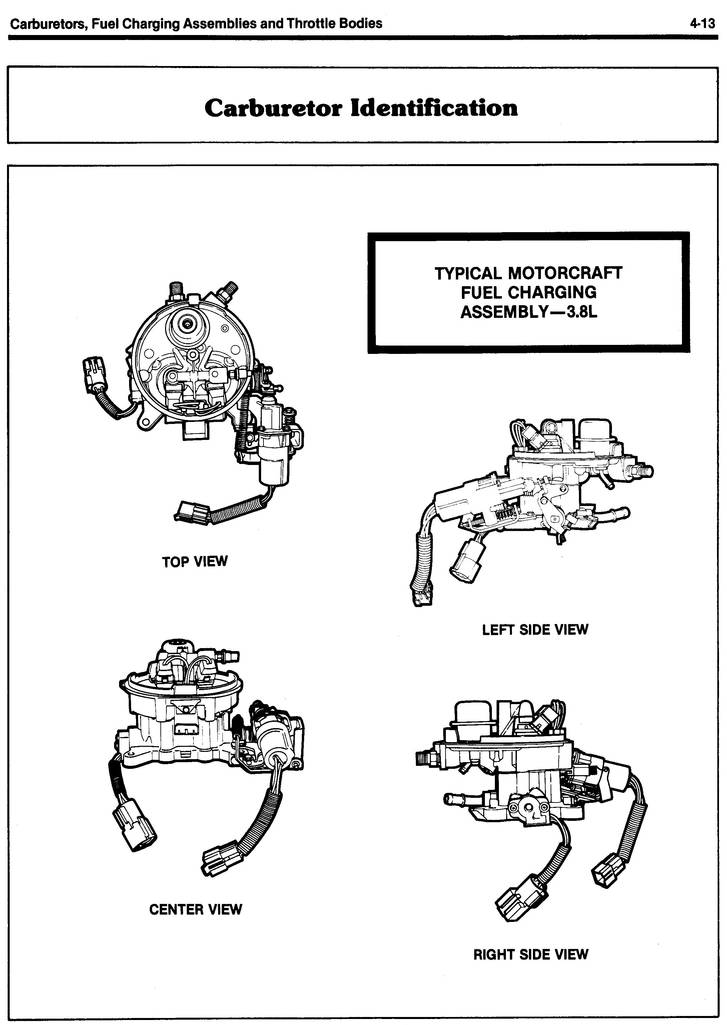

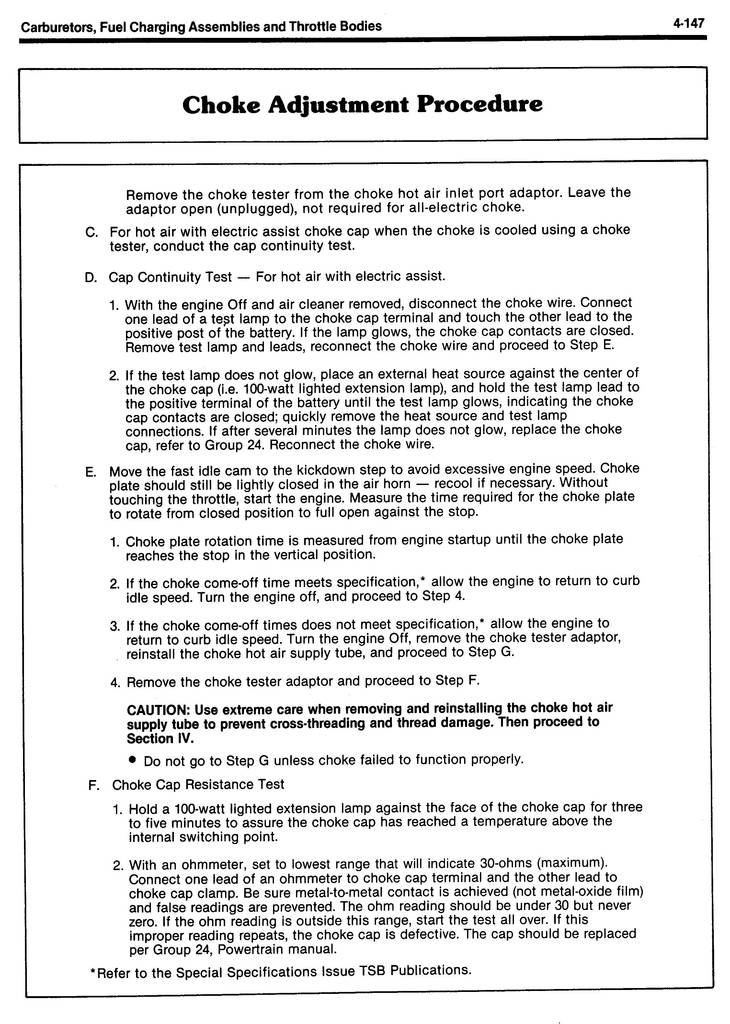

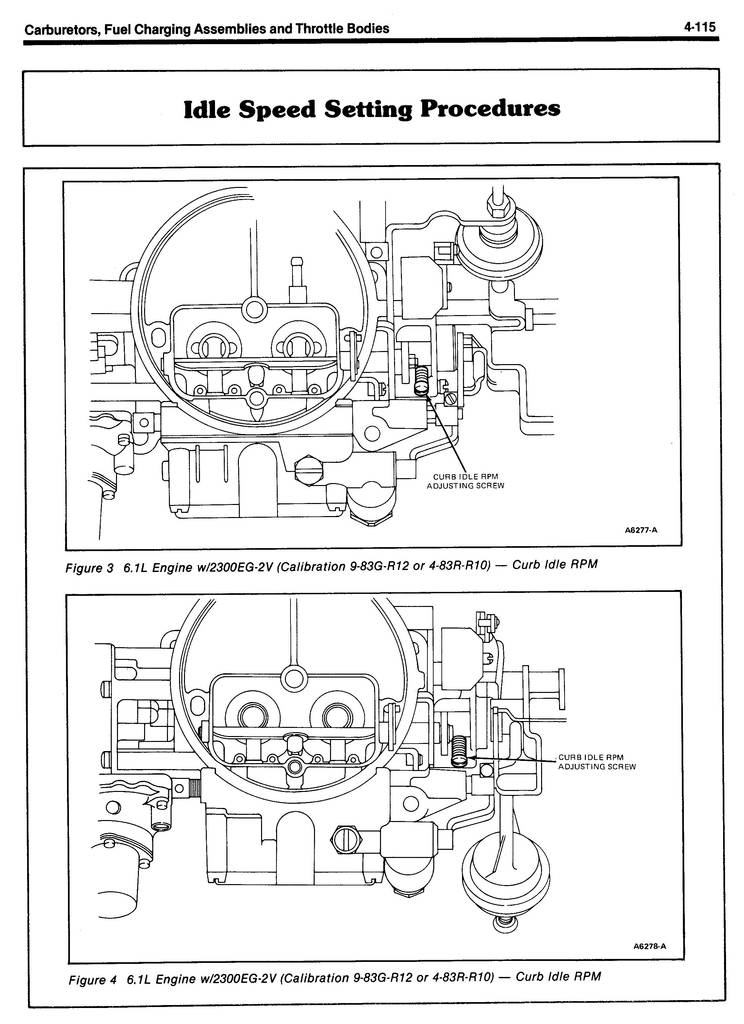

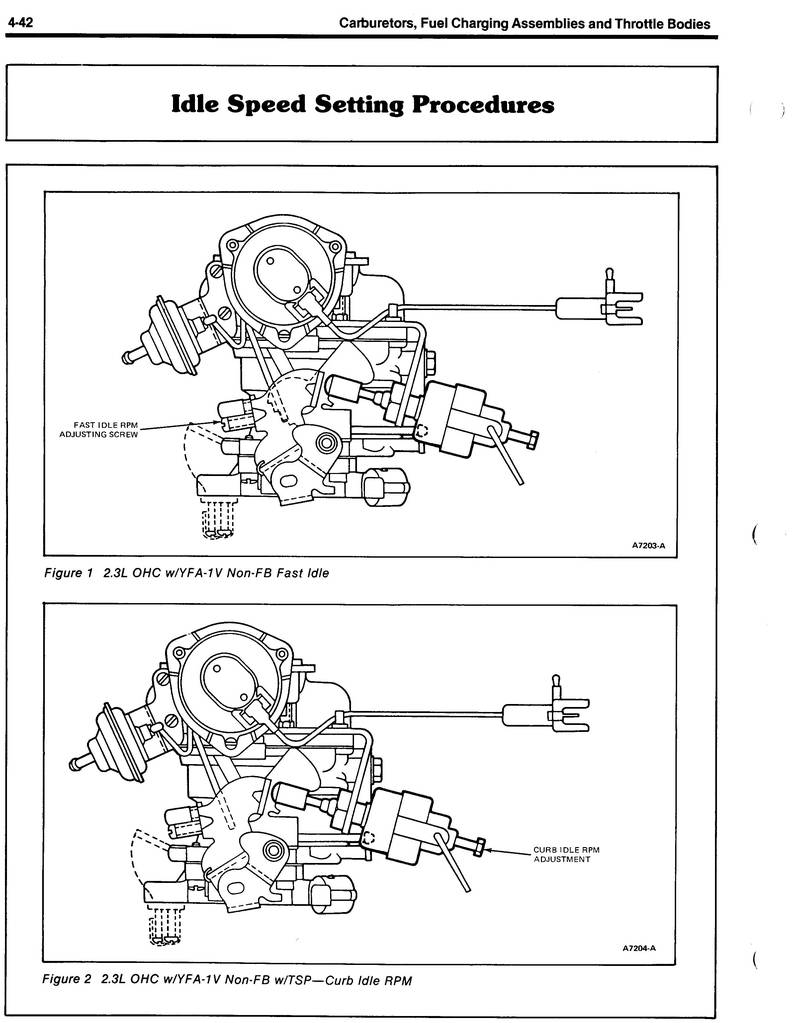

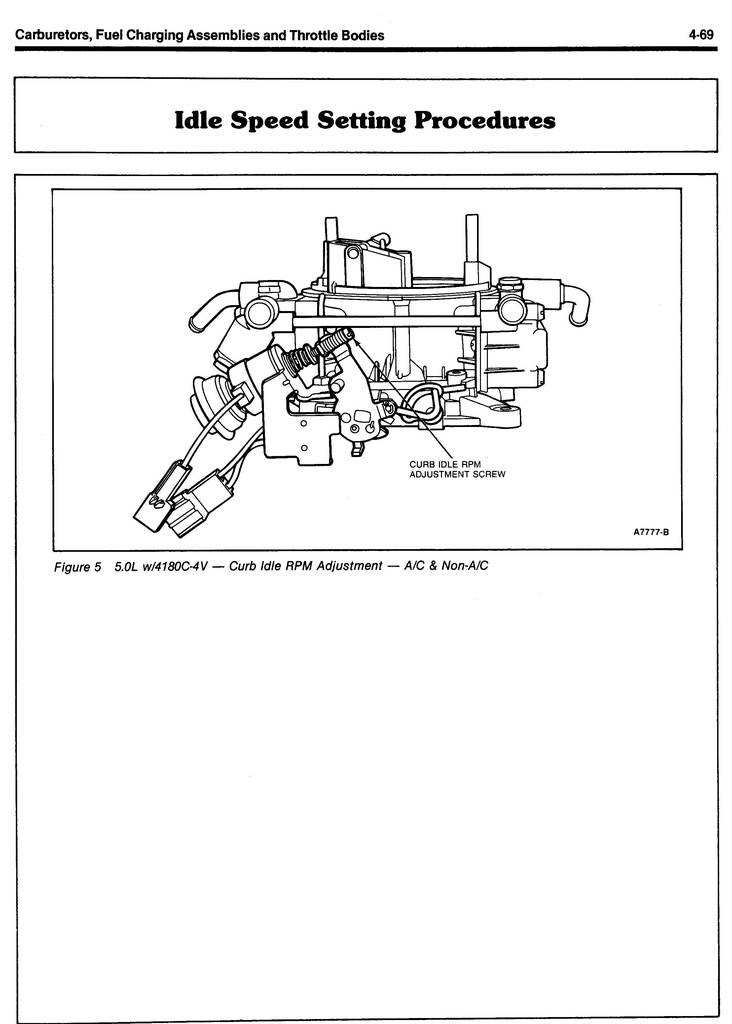

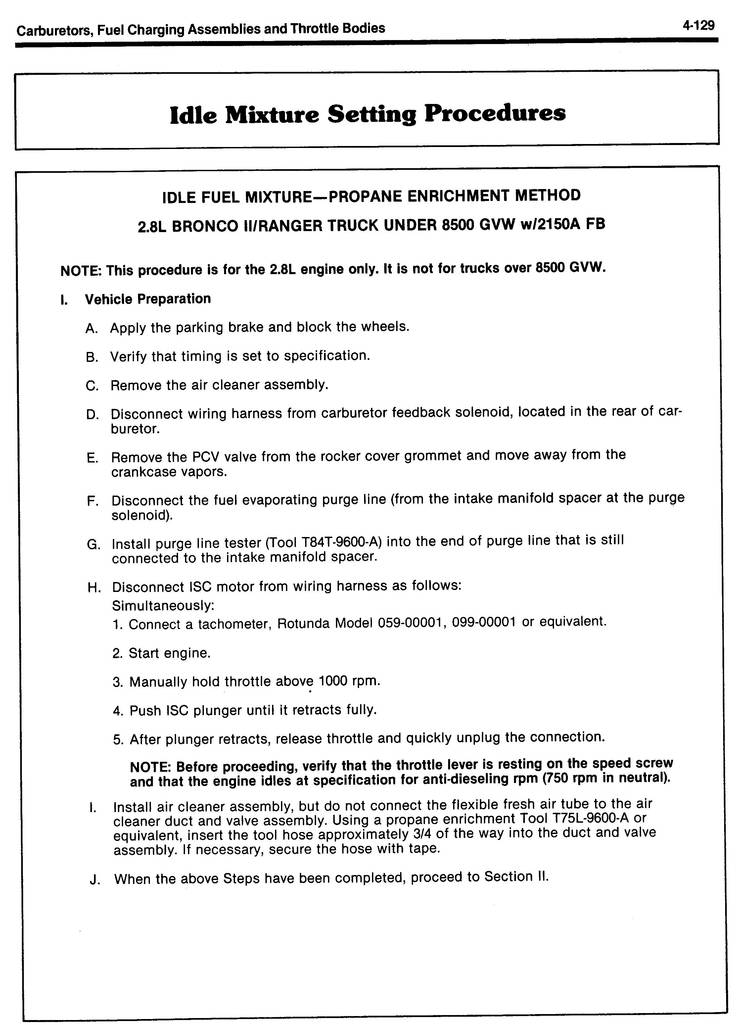

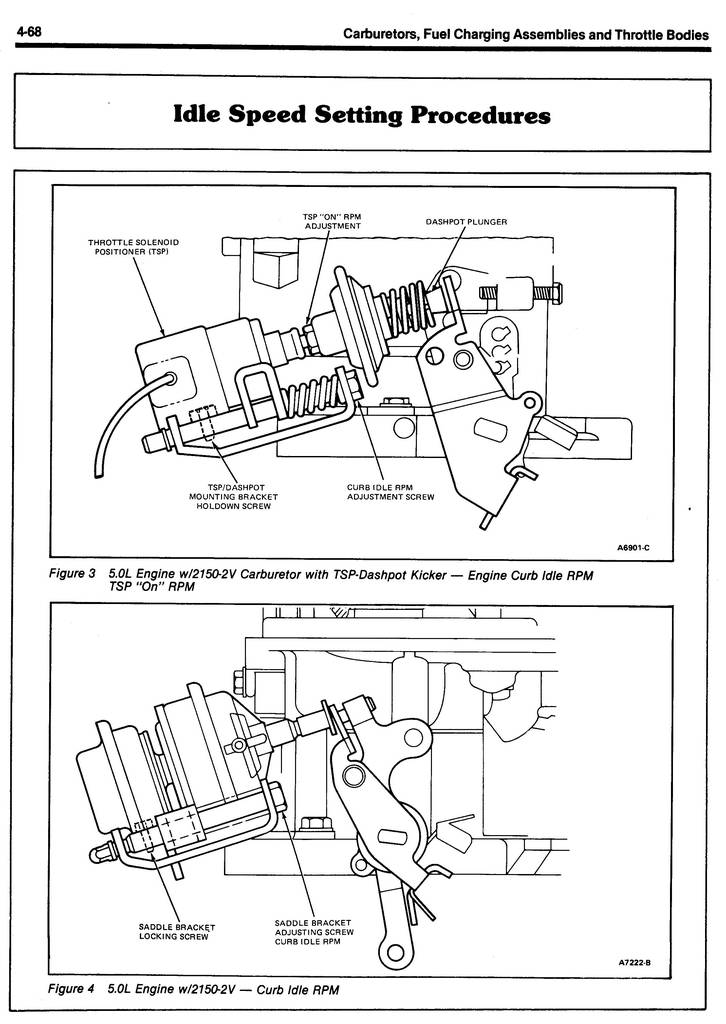

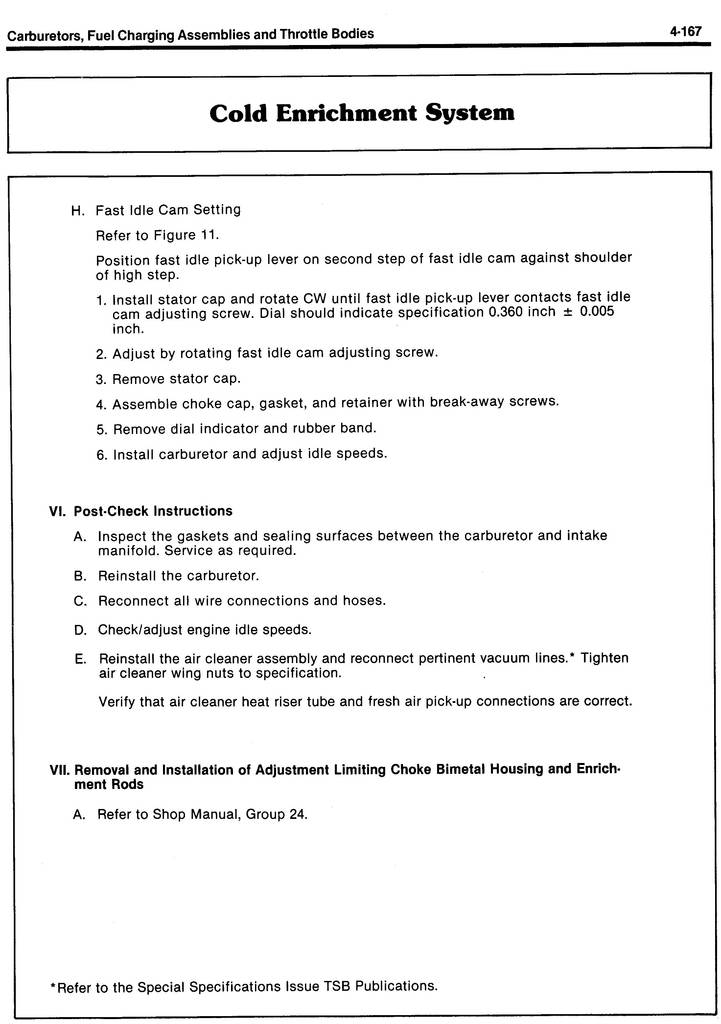

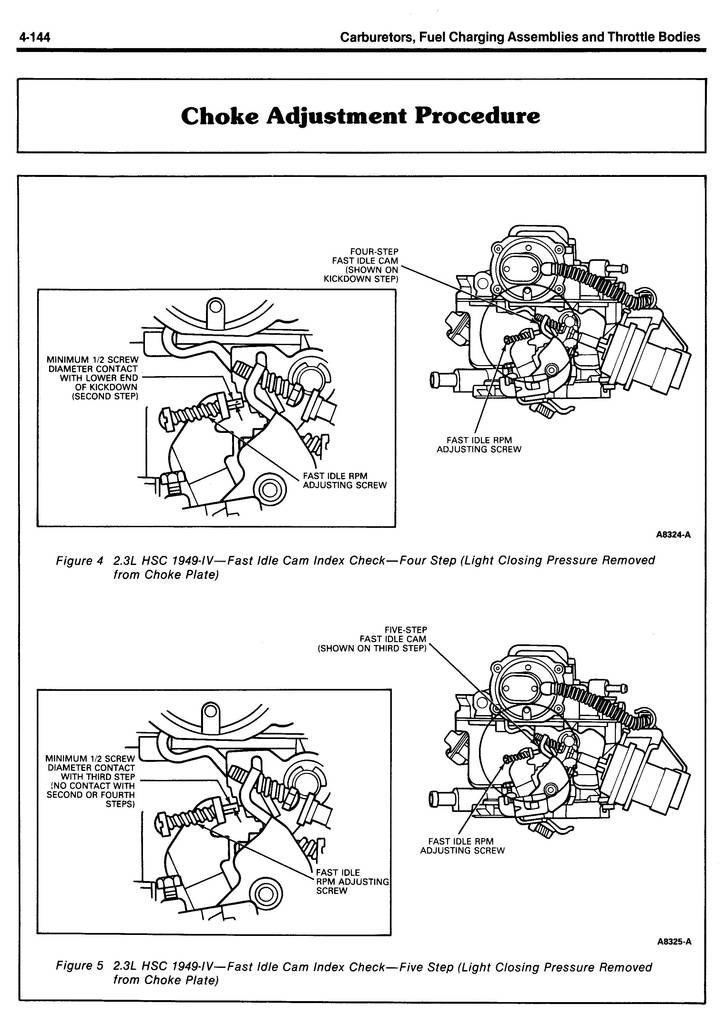

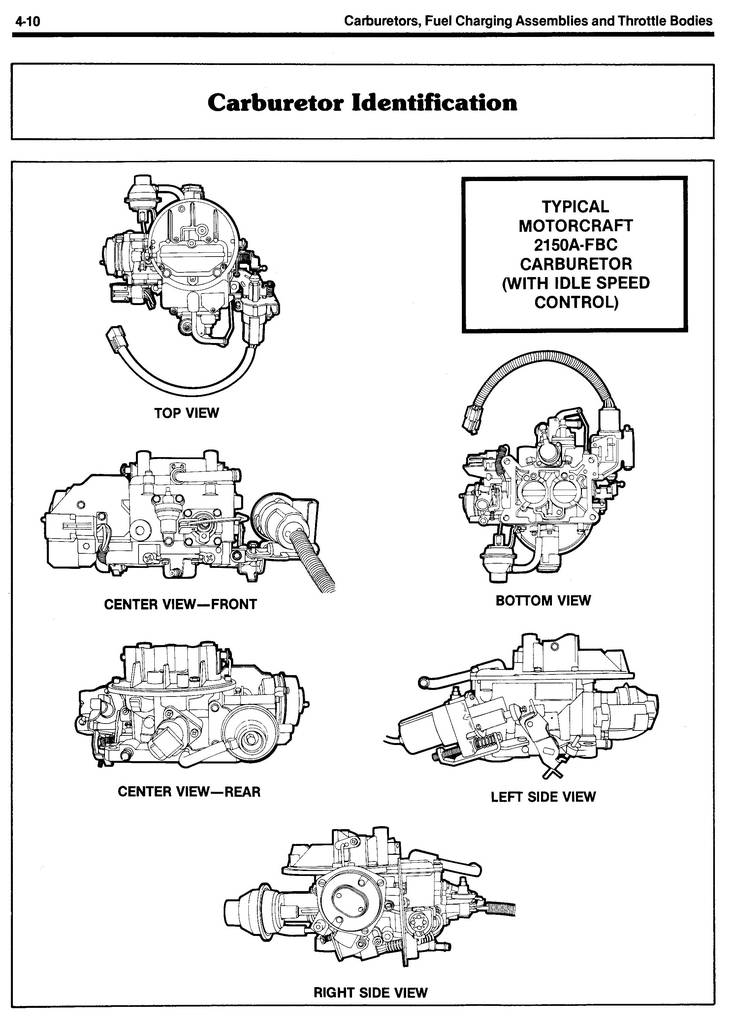

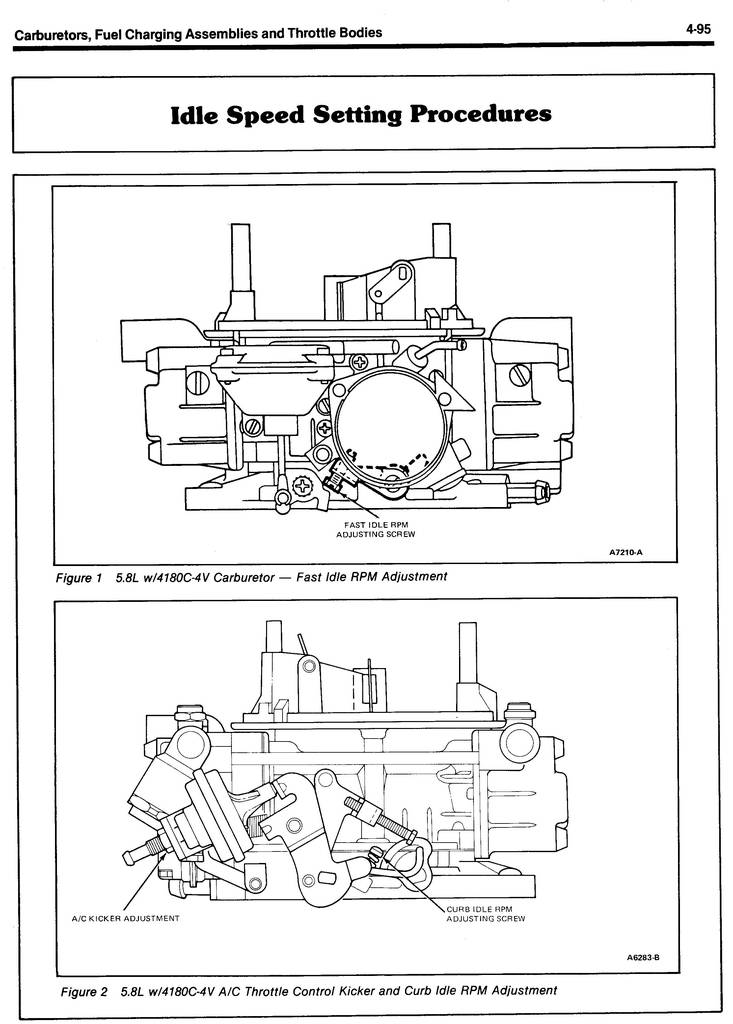

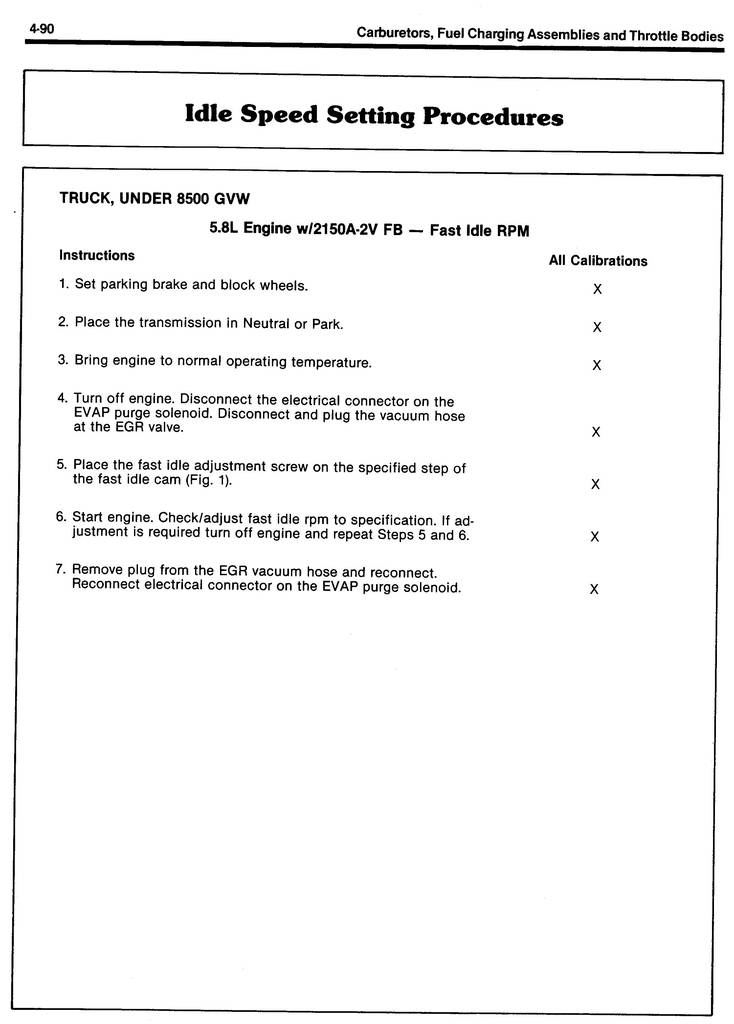

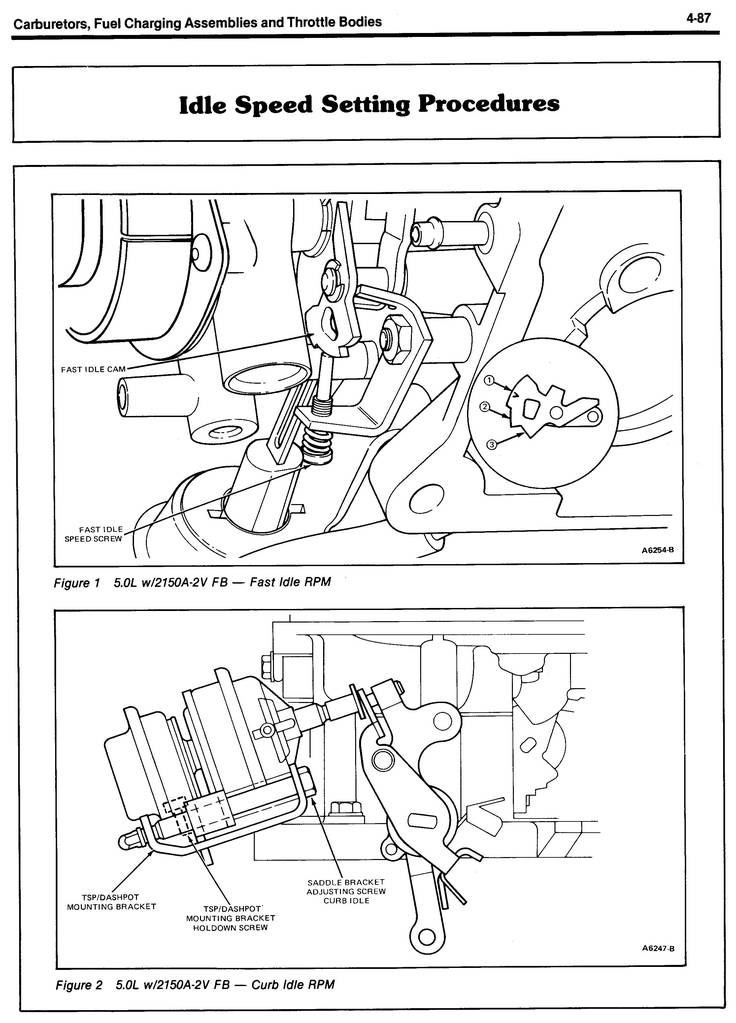

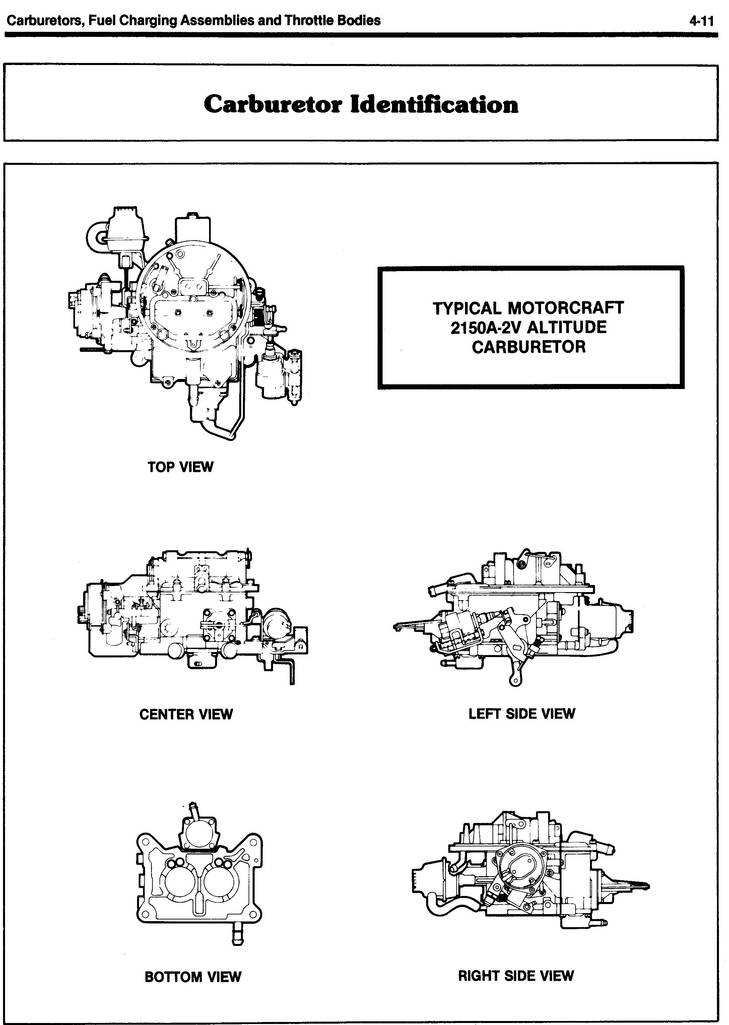

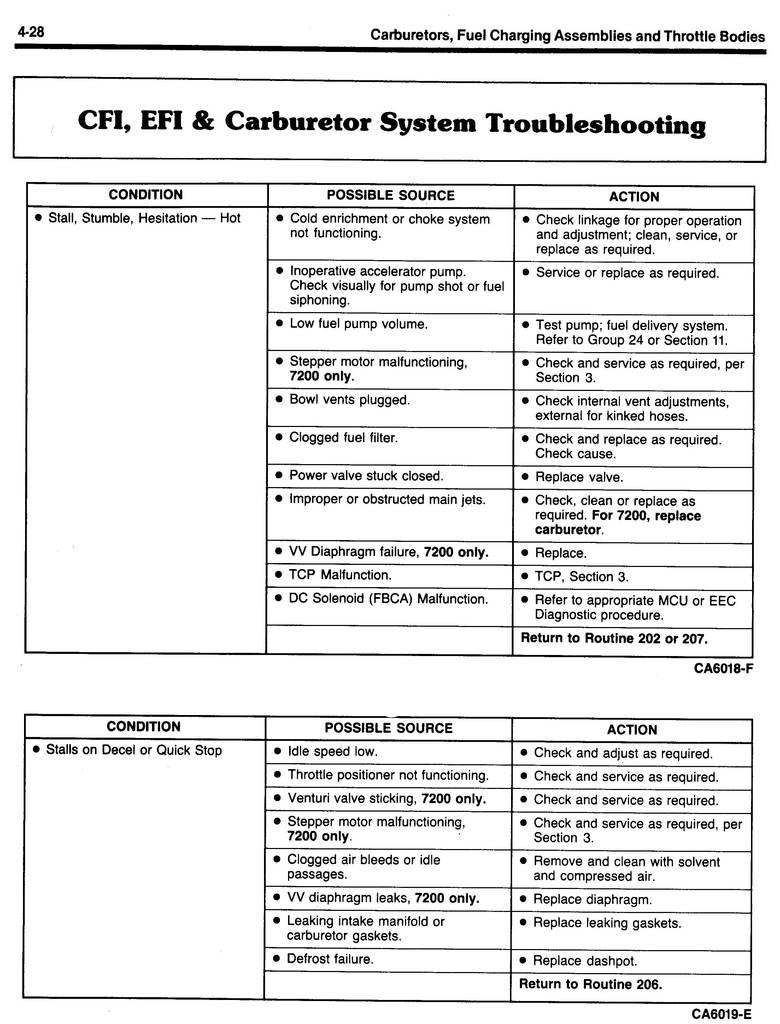

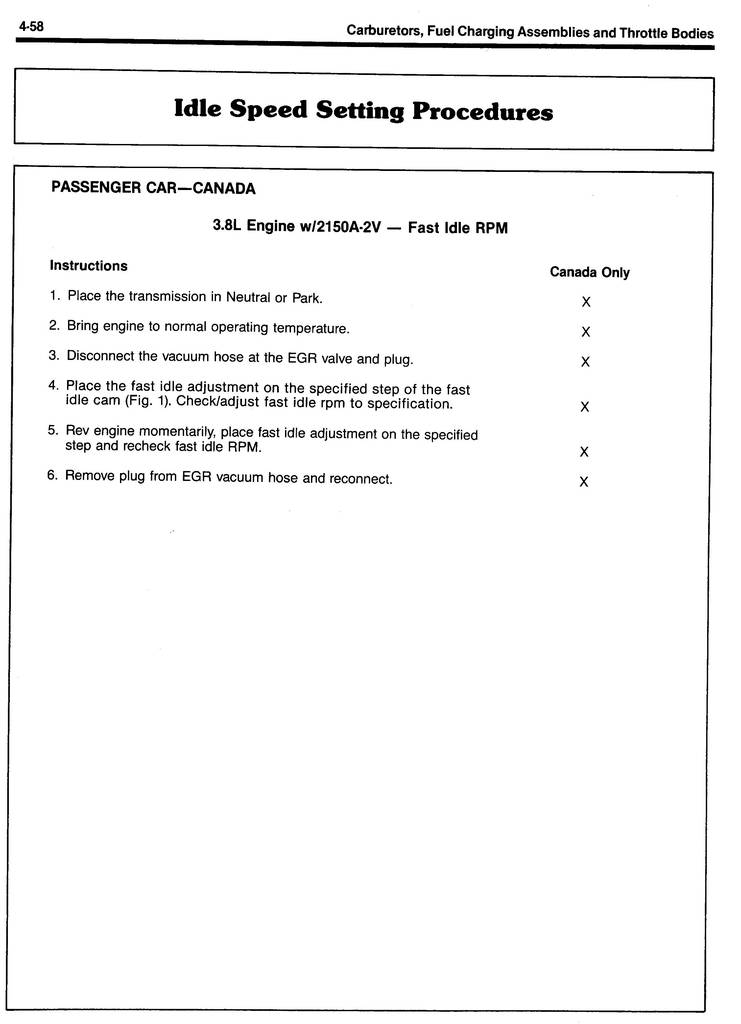

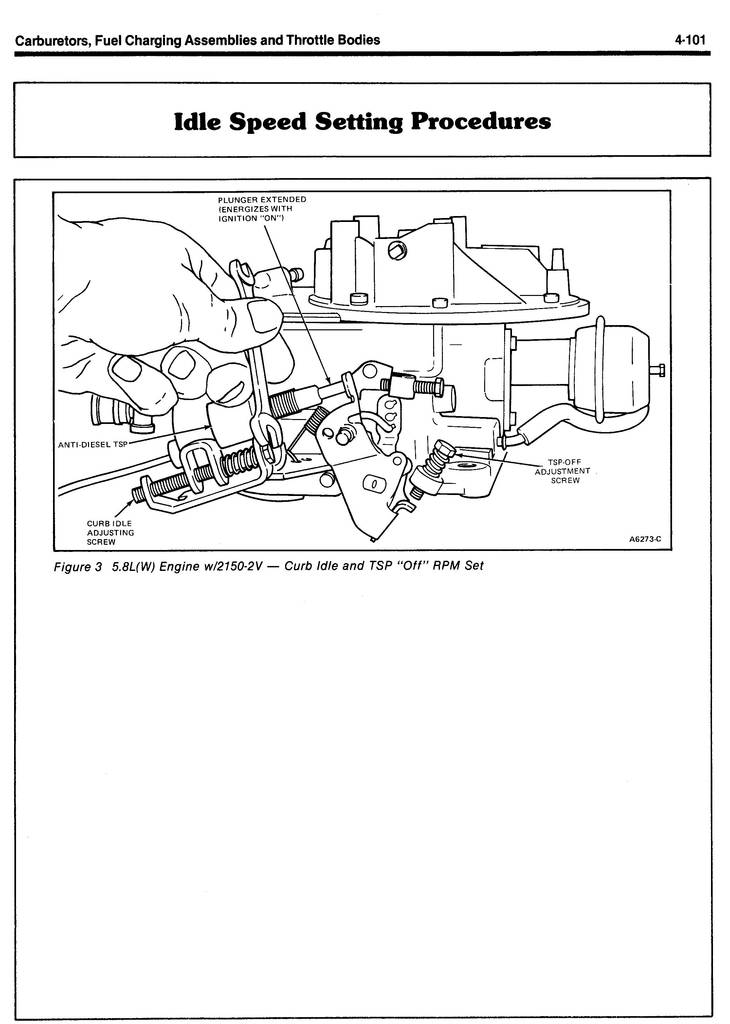

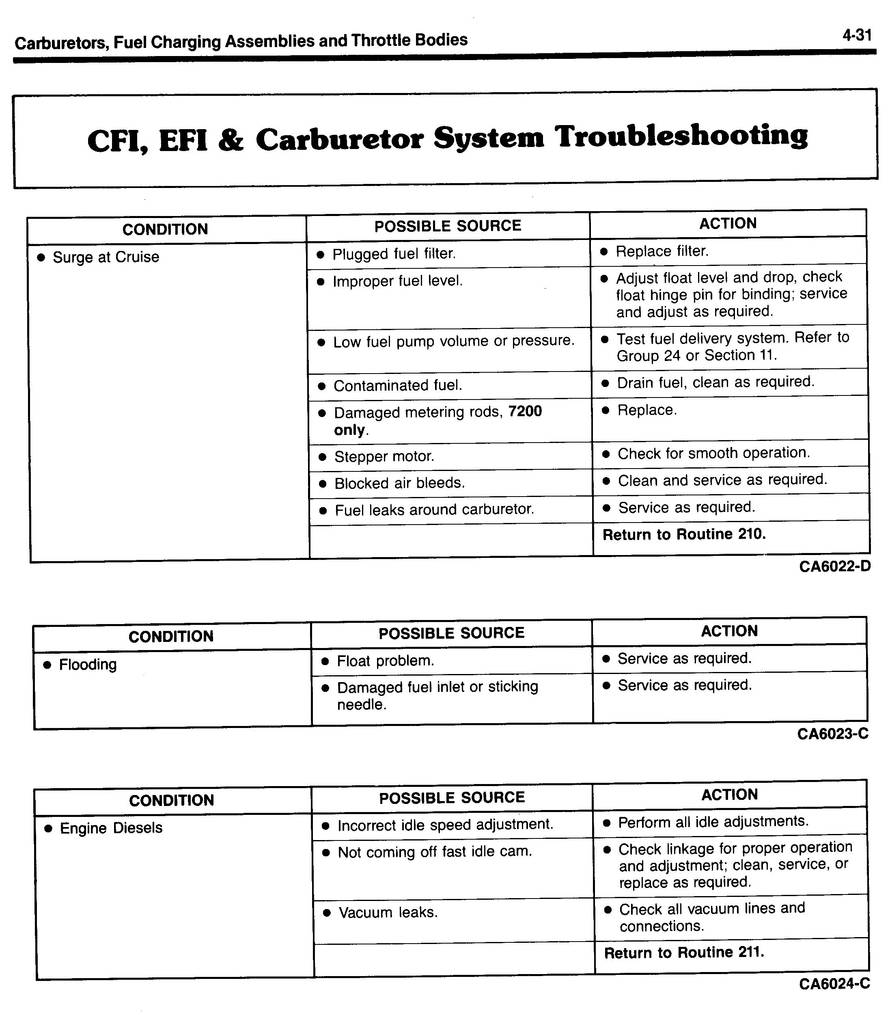

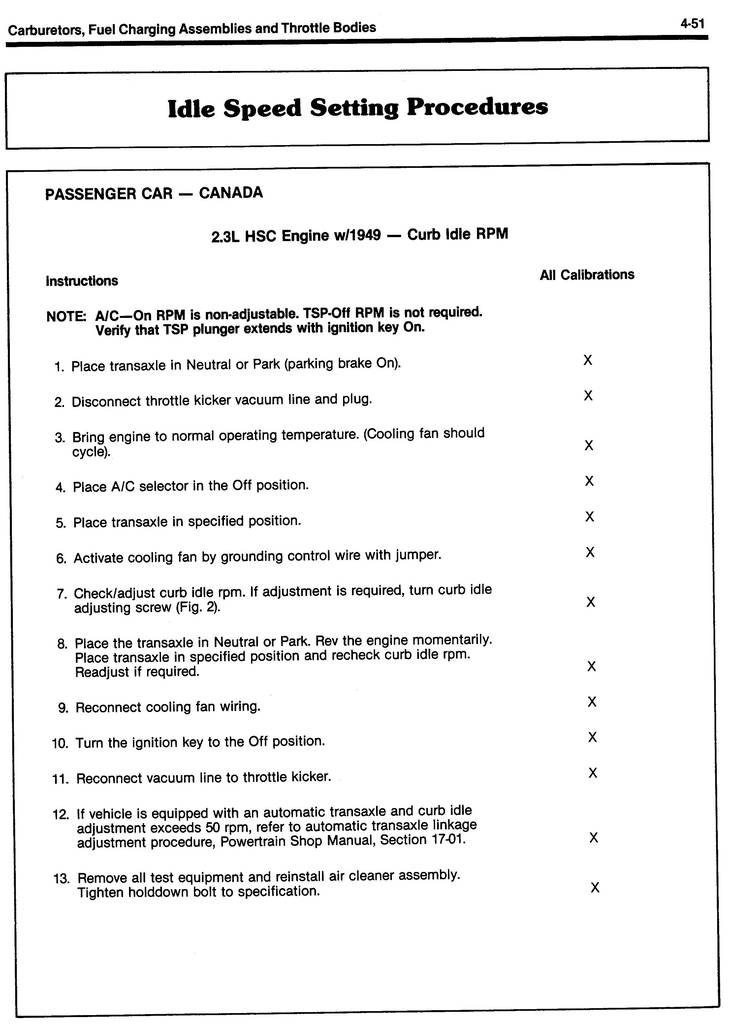

1985 Shop Manual-Emission Diagnosis Engine Electronics-Section 4 Carburetors, Fuel Charging Assemblies and Throttle Bodies

DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North

















































Last edited:
DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North

















































Last edited:
DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North

















































Last edited:
DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North















































Last edited:
DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North

















































Last edited:
DNFXDLI

DNFXDLI

The Token Canadian
Staff member
49,083
1,089
The Great White North

















































Last edited:
